芯驿电子科技（上海）有限公司 基于XILINX ZYNQ7000开发平台的开发板（型号：AX7Z035B）2019款正式发布了正式发布了，为了让您对此开发平台可以快速了解，我们编写了此用户手册。

这款ZYNQ7000 FPGA开发平台采用核心板加扩展板的模式，方便用户对核心板的二次开发利用。核心板使用XILINX的Zynq7000 SOC芯片XC7Z035的解决方案，它采用ARM+FPGA SOC技术将双核ARM Cortex-A9 和FPGA 可编程逻辑集成在一颗芯片上。另外核心板上含有4片共2GB高速DDR3 SDRAM芯片，1片8GB的eMMC存储芯片和2片256Mb的QSPI FLASH芯片。

在底板设计上我们为用户扩展了丰富的外围接口，比如1个PCIex4 接口、4路光纤接口、2路千兆以太网接口、4路USB2.0 HOST接口、1路HDMI输出接口、1路HDMI输入接口、1路UART串口接口、1路SD卡接口、1个40针扩展接口等等。满足用户各种高速数据交换，数据存储，视频传输处理以及工业控制的要求，是一款”专业级“的ZYNQ开发平台。为高速数据传输和交换，数据处理的前期验证和后期应用提供了可能。相信这样的一款产品非常适合从事ZYNQ开发的学生、工程师等群体。

开发板简介

在这里，对这款AX7Z035B ZYNQ开发平台进行简单的功能介绍。

开发板的整个结构，继承了我们一贯的核心板+扩展板的模式来设计的。核心板和扩展板之间使用高速板间连接器连接。

核心板主要由ZYNQ7035 + 4个DDR3 + eMMC + QSPI FLASH的最小系统构成。ZYNQ7035采用Xilinx公司的Zynq7000系列的芯片，型号为XC7Z035-2FFG676。ZYNQ7035芯片可分成处理器系统部分Processor System（PS）和可编程逻辑部分Programmable Logic（PL）。在ZYNQ7035芯片的PS端和PL端分别挂了2片DDR3，每片DDR3容量高达512M字节，使得ARM系统和FPGA系统能独立处理和存储的数据的功能。PS端的8GB eMMC FLASH存储芯片和512Mb的QSPI FLASH用来静态存储ZYNQ的操作系统、文件系统及用户数据。

底板为核心板扩展了丰富的外围接口，其中包含1个PCIex4接口、4路光纤接口、2路千兆以太网接口（PS和PL各一路）、4路USB2.0 HOST接口、1路HDMI输出接口、1路HDMI输出接口、1路UART串口接口、1路SD卡接口、1个40针扩展接口和一些按键LED。

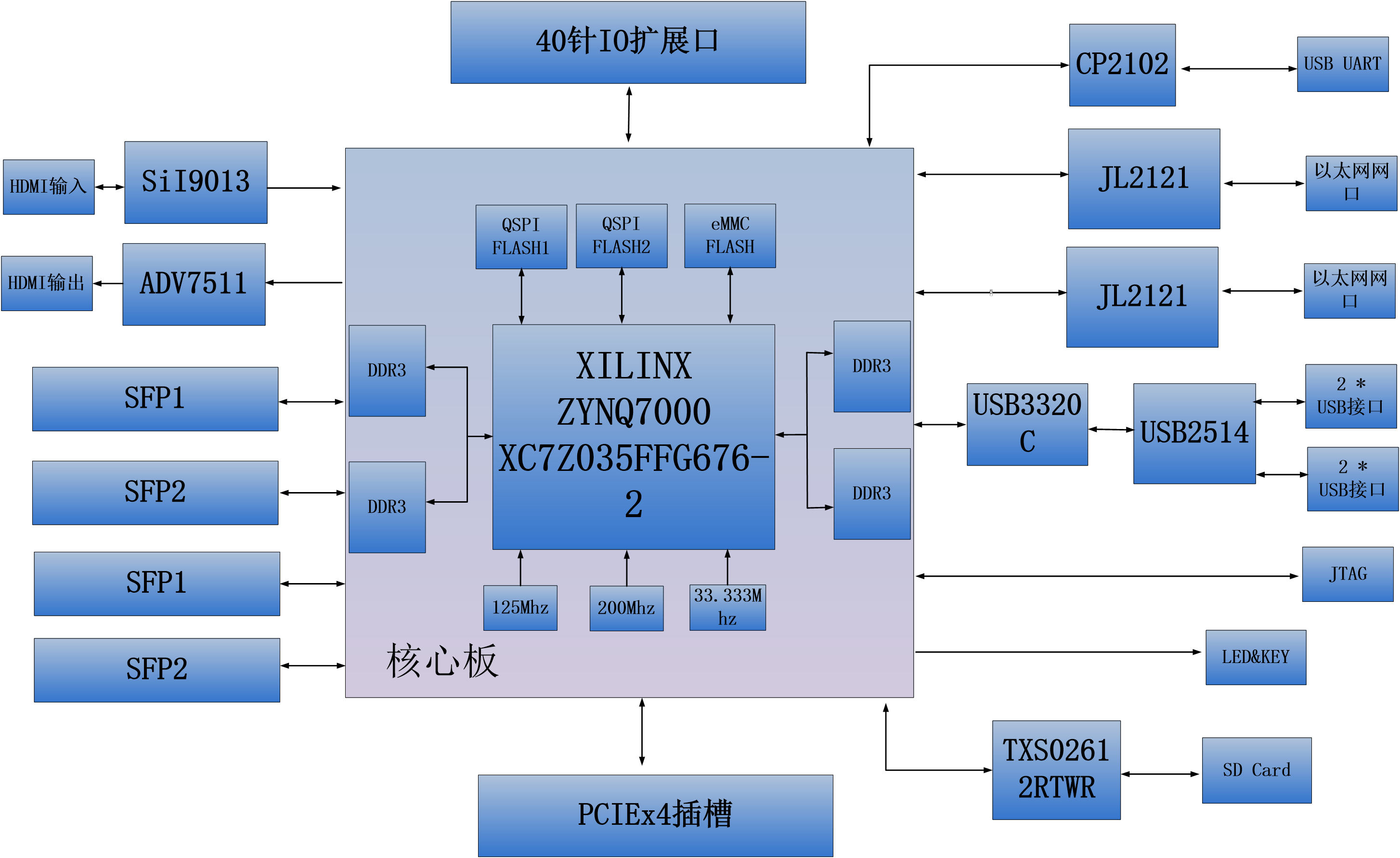

下图为整个开发系统的结构示意图：

通过这个示意图，我们可以看到，我们这个开发平台所能含有的接口和功能。

•  ZYNQ7035核心板

由XC7Z035+2GB DDR3+8GB eMMC FLASH + 512Mb QSPI FLASH组成，另外有三个晶振提供时钟，一个单端33.3333MHz晶振提供给PS系统，一个差分200MHz晶振提供给PL逻辑DDR参考时钟，另外一个差分125MHz晶振提供给GTX收发器参考时钟。

• PCIe x4接口

支持PCI Express 2.0标准，提供标准的PCIe x4高速数据传输接口，单通道通信速率可高达5GBaud。

• 4路SFP光纤接口

ZYNQ的GTX收发器的4路高速收发器连接到4个光模块的发送和接收，实现4路高速的光纤通信接口。每路的光纤数据通信接收和发送的速度高达10Gb/s。

• 千兆以太网接口

2路10/100M/1000M以太网RJ45接口，用于和电脑或其它网络设备进行以太网数据交换。网络接口芯片采用景略半导体的JL2121工业级GPHY芯片，1路以太网连接到ZYNQ芯片的PS端，1路以太网连接到ZYNQ芯片的PL端。

• HDMI视频输出

1路HDMI视频输出接口，我们选用了ANALOG DEVICE公司的ADV7511 HDMI编码芯片，最高支持1080P@60Hz输出，支持3D输出。

• HDMI视频输入

1路HDMI视频输入接口，我们选用了Silion Image公司的SIL9011/SIL9013 HDMI解码芯片，最高支持1080P@60Hz输入，支持不同格式的数据输入。

• USB2.0 HOST接口

通过USB Hub芯片扩展4路USB HOST接口，用于连接外部的USB从设备，比如连接鼠标，键盘，U盘等等。USB接口采用扁型USB接口(USB Type A)。

• USB Uart接口

1路Uart转USB接口，用于和电脑通信，方便用户调试。串口芯片采用Silicon Labs CP2102GM的USB-UAR芯片, USB接口采用MINI USB接口。

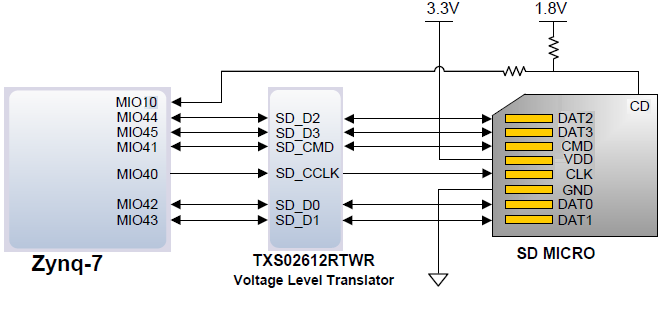

• Micro SD卡座

1路Micro SD卡座，用于存储操作系统镜像和文件系统。

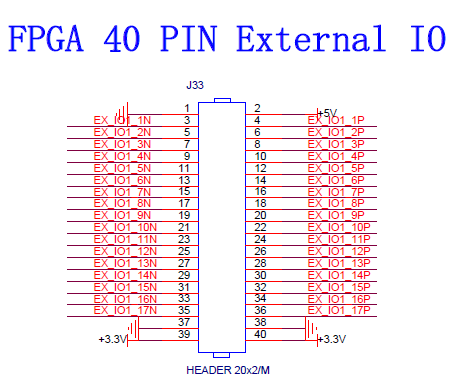

• 40针扩展口

1个40针2.54mm间距的扩展口，可以外接黑金的各种模块（双目摄像头，TFT LCD屏，高速AD模块等等）。扩展口包含5V电源1路，3.3V电源2路，地3路，IO口34路。

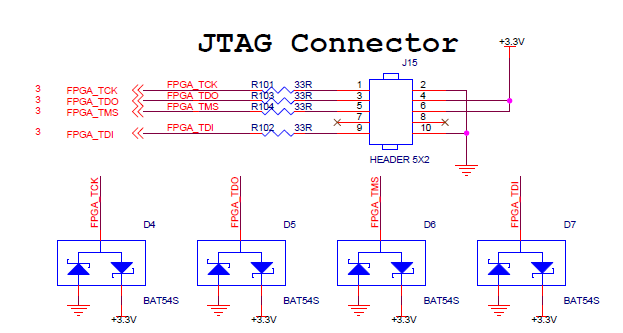

• JTAG调试口

1个10针2.54mm标准的JTAG口，用于FPGA程序的下载和调试，用户可以通过XILINX下载器对ZYNQ系统进行调试和下载。

• LED灯

10个发光二极管LED, 核心板上3个，底板上7个。核心板上1个电源指示灯；1个DONE配置指示灯；1个用户指示灯。底板上有1个电源指示灯，4个用户指示灯和2个串口指示灯。

• 按键

5个按键，1个复位按键， 4个PL用户按键。

AC7Z035B核心板

简介

AC7Z035B(核心板型号，下同)核心板，ZYNQ芯片是基于XILINX公司的ZYNQ7000系列的XC7Z035-2FFG676。ZYNQ芯片的PS系统集成了两个ARM Cortex™-A9处理器，AMBA®互连，内部存储器，外部存储器接口和外设。ZYNQ芯片的FPGA内部含有丰富的可编程逻辑单元，DSP和内部RAM。

这款核心板使用了4片Micron的512MB的DDR3芯片MT41J256M16HA-125,总的容量达2GB。其中PS和PL端各挂载两片，分别组成32bit的总线宽度。PS端的DDR3 SDRAM的最高运行速度可达533MHz(数据速率1066Mbps)，PL端的DDR3 SDRAM的最高运行速度可达800MHz(数据速率1600Mbps)。另外核心板上也集成了2片256MBit大小的QSPI FLASH和8GB大小的eMMC FLASH芯片，用于启动存储配置和系统文件。

为了和底板连接，这款核心板的4个板对板连接器扩展出了PS端的USB接口，千兆以太网接口，SD卡接口及其它剩余的MIO口；也扩展出了ZYNQ的8对高速收发器GTX接口；以及PL端的几乎所有IO口（144个），其中BANK12和BANK13的IO的电平可以通过更换核心板上的LDO芯片来修改，满足用户不用电平接口的要求。对于需要大量IO的用户，此核心板将是不错的选择。而且IO连接部分，ZYNQ芯片到接口之间走线做了等长和差分处理，并且核心板尺寸仅为80*60（mm），对于二次开发来说，非常适合。

AC7Z035B核心板正面图

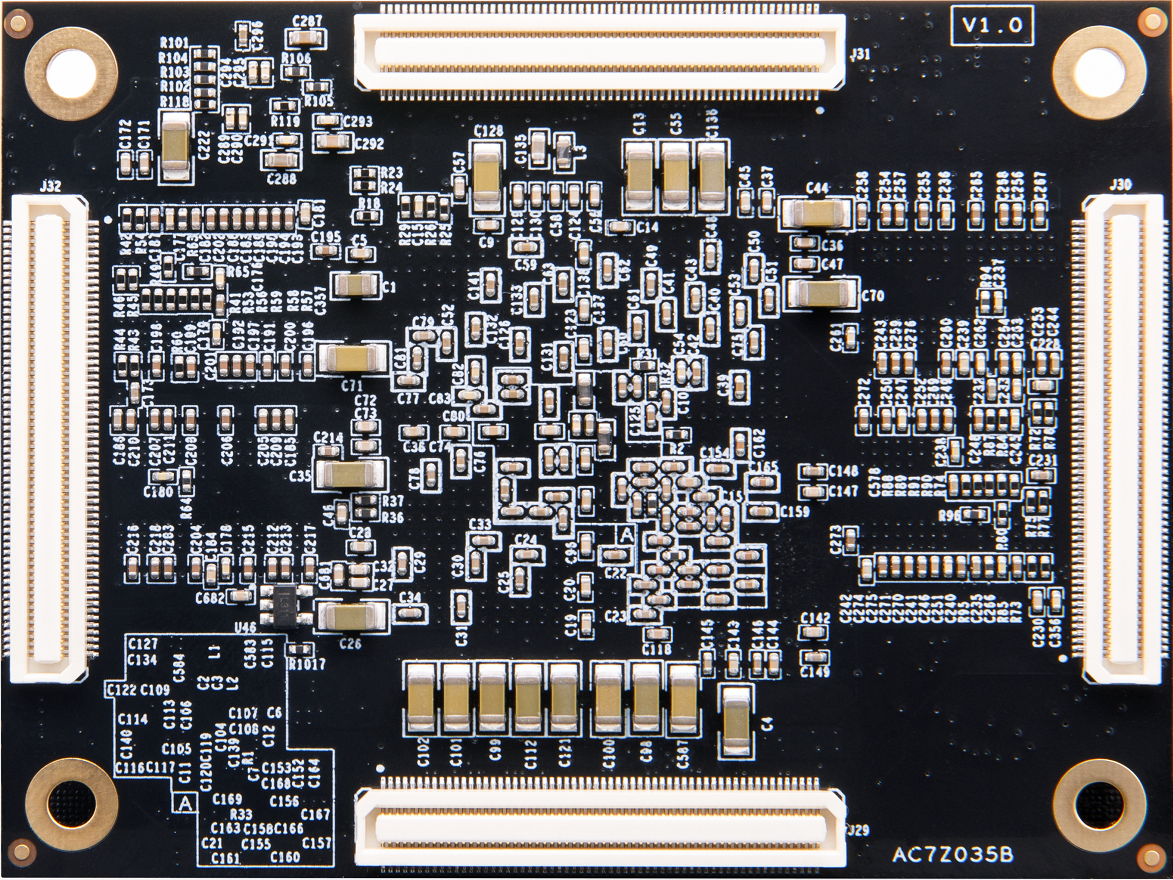

AC7Z035B核心板背面图

ZYNQ芯片

开发板使用的是Xilinx公司的Zynq7000系列的芯片，型号为XC7Z035-2FFG676。芯片的PS系统集成了两个ARM Cortex™-A9处理器，AMBA®互连，内部存储器，外部存储器接口和外设。这些外设主要包括USB总线接口，以太网接口，SD/SDIO接口，I2C总线接口，CAN总线接口，UART接口，GPIO等。PS可以独立运行并在上电或复位下启动。ZYNQ7000芯片的总体框图如图2-2-1所示

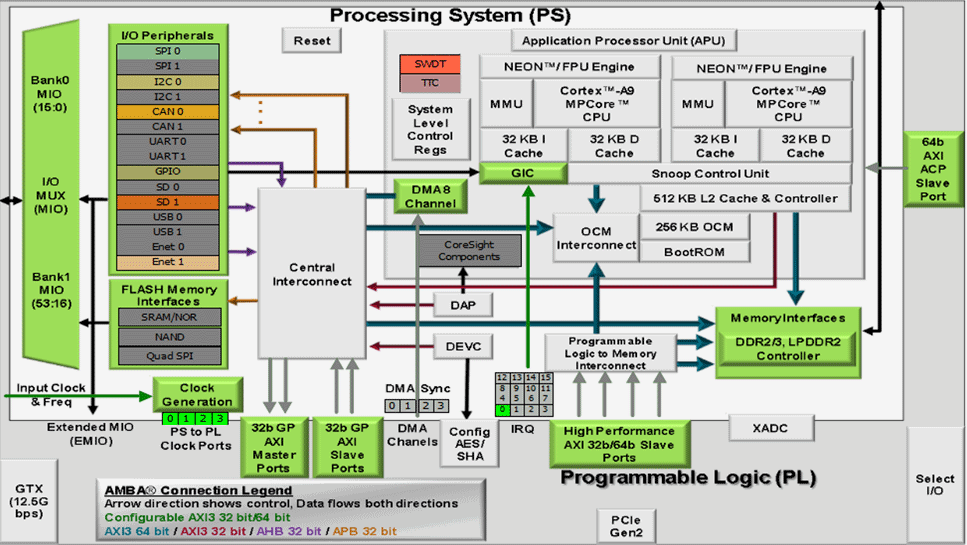

图2-2-1 ZYNQ7000芯片的总体框图

其中PS系统部分的主要参数如下：

• 基于ARM 双核CortexA9 的应用处理器，ARM-v7架构 高达800MHz

• 每个CPU 32KB 1级指令和数据缓存，512KB 2级缓存 2个CPU共享

• 片上boot ROM和256KB 片内RAM

• 外部存储接口，支持16/32 bit DDR2、DDR3接口

• 两个千兆网卡支持：发散-聚集DMA ，GMII，RGMII，SGMII接口

• 两个USB2.0 OTG接口，每个最多支持12节点

• 两个CAN2.0B总线接口

• 两个SD卡、SDIO、MMC兼容控制器

• 2个SPI，2个UARTs，2个I2C接口

• 54个多功能配置的IO，可以软件配置成普通IO或者外设控制接口

• PS内和PS到PL的高带宽连接

其中PL逻辑部分的主要参数如下：

• 逻辑单元Logic Cells：275K；

• 查找表LUTs: 171,900

• 触发器(flip-flops):343,800

• 乘法器18x25MACCs：900;

• Block RAM：17.6Mb；

• 8路高速GTX收发器，支持PCIE Gen2x8；

• 2个AD转换器,可以测量片上电压、温度感应和高达17外部差分输入通道，1MBPS

XC7Z035-2FFG676I芯片的速度等级为-2，工业级，封装为FGG676，引脚间距为1.0mm，ZYNQ7000系列的具体的芯片型号定义如下图2-2所示。

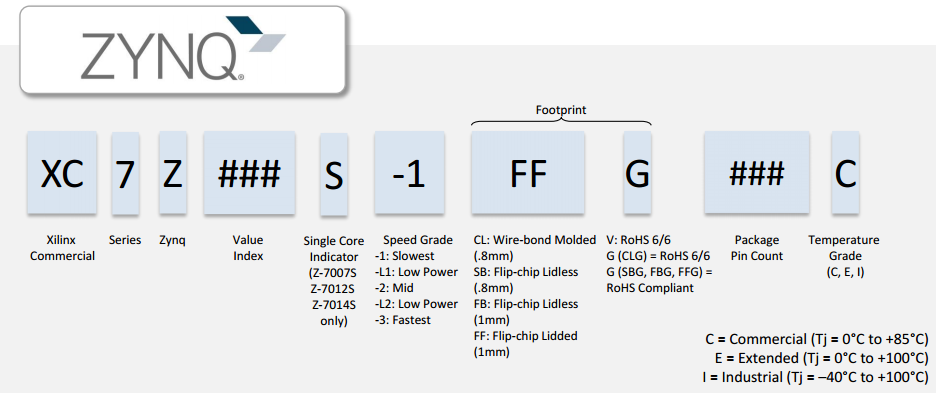

图2-2-2 ZYNQ型号命名规则定义

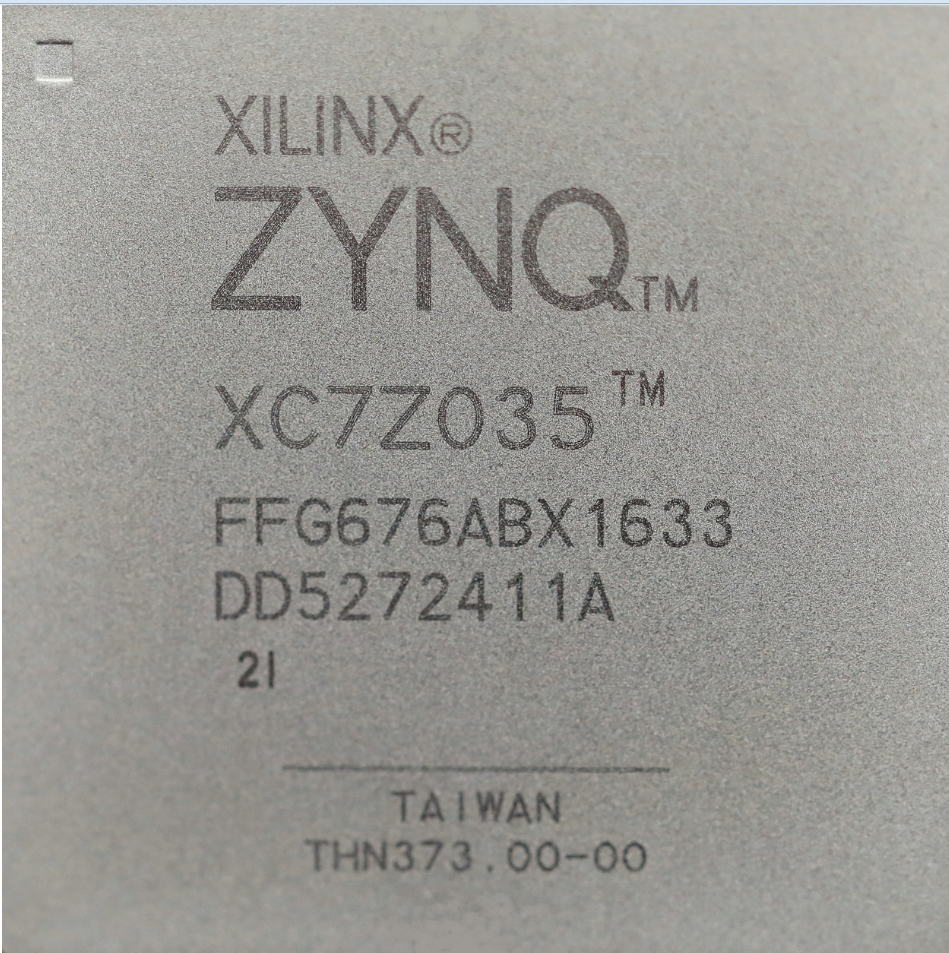

图2-2-3为开发板所用的XC7Z035芯片实物图。

图2-3 XC7Z035芯片实物

DDR3 DRAM

AX7Z035B开发板上配有四片Micron(美光）的512MB的DDR3芯片,型号为MT41J256M16HA-125(兼容MT41K256M16HA-125)，其中PS和PL端各挂载两片。两片DDR3 SDRAM组成32bit的总线宽度。PS端的DDR3 SDRAM的最高运行速度可达533MHz(数据速率1066Mbps)，两片DDR3存储系统直接连接到了ZYNQ处理系统（PS）的BANK 502的存储器接口上。PL端的DDR3 SDRAM的最高运行速度可达800MHz(数据速率1600Mbps)，两片DDR3存储系统连接到了FPGA的BANK33, BANK34的接口上。DDR3 SDRAM的具体配置如下表2-3-1所示。

表2-3-1 DDR3 SDRAM配置

位号	芯片型号	容量	厂家
U4,U5,U7,U8	MT41J256M16HA-125	256M x 16bit	Micron

DDR3的硬件设计需要严格考虑信号完整性，我们在电路设计和PCB设计的时候已经充分考虑了匹配电阻/终端电阻,走线阻抗控制，走线等长控制，　保证DDR3的高速稳定的工作。

PS端的DDR3 DRAM的硬件连接方式如图2-3-1所示:

图2-3-1 PS端DDR3 DRAM原理图部分

PL端的DDR3 DRAM的硬件连接方式如图2-3-2所示:

图2-3-2 PL端DDR3 DRAM原理图部分

PS端DDR3 DRAM引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
PS_DDR3_DQS0_P	PS_DDR_DQS_P0_502	H24
PS_DDR3_DQS0_N	PS_DDR_DQS_N0_502	G25
PS_DDR3_DQS1_P	PS_DDR_DQS_P1_502	L24
PS_DDR3_DQS1_N	PS_DDR_DQS_N1_502	L25
PS_DDR3_DQS2_P	PS_DDR_DQS_P2_502	P25
PS_DDR3_DQS2_N	PS_DDR_DQS_N2_502	R25
PS_DDR3_DQS3_P	PS_DDR_DQS_P3_502	W24
PS_DDR3_DQS4_N	PS_DDR_DQS_N3_502	W25
PS_DDR3_D0	PS_DDR_DQ0_502	J26
PS_DDR3_D1	PS_DDR_DQ1_502	F25
PS_DDR3_D2	PS_DDR_DQ2_502	J25
PS_DDR3_D3	PS_DDR_DQ3_502	G26
PS_DDR3_D4	PS_DDR_DQ4_502	H26
PS_DDR3_D5	PS_DDR_DQ5_502	H23
PS_DDR3_D6	PS_DDR_DQ6_502	J24
PS_DDR3_D7	PS_DDR_DQ7_502	J23
PS_DDR3_D8	PS_DDR_DQ8_502	K26
PS_DDR3_D9	PS_DDR_DQ9_502	L23
PS_DDR3_D10	PS_DDR_DQ10_502	M26
PS_DDR3_D11	PS_DDR_DQ11_502	K23
PS_DDR3_D12	PS_DDR_DQ12_502	M25
PS_DDR3_D13	PS_DDR_DQ13_502	N24
PS_DDR3_D14	PS_DDR_DQ14_502	M24
PS_DDR3_D15	PS_DDR_DQ15_502	N23
PS_DDR3_D16	PS_DDR_DQ16_502	R26
PS_DDR3_D17	PS_DDR_DQ17_502	P24
PS_DDR3_D18	PS_DDR_DQ18_502	N26
PS_DDR3_D19	PS_DDR_DQ19_502	P23
PS_DDR3_D20	PS_DDR_DQ20_502	T24
PS_DDR3_D21	PS_DDR_DQ21_502	T25
PS_DDR3_D22	PS_DDR_DQ22_502	T23
PS_DDR3_D23	PS_DDR_DQ23_502	R23
PS_DDR3_D24	PS_DDR_DQ24_502	V24
PS_DDR3_D25	PS_DDR_DQ25_502	U26
PS_DDR3_D26	PS_DDR_DQ26_502	U24
PS_DDR3_D27	PS_DDR_DQ27_502	U25
PS_DDR3_D28	PS_DDR_DQ28_502	W26
PS_DDR3_D29	PS_DDR_DQ29_502	Y25
PS_DDR3_D30	PS_DDR_DQ30_502	Y26
PS_DDR3_D31	PS_DDR_DQ31_502	W23
PS_DDR3_DM0	PS_DDR_DM0_502	G24
PS_DDR3_DM1	PS_DDR_DM1_502	K25
PS_DDR3_DM2	PS_DDR_DM2_502	P26
PS_DDR3_DM3	PS_DDR_DM3_502	V26
PS_DDR3_A0	PS_DDR_A0_502	K22
PS_DDR3_A1	PS_DDR_A1_502	K20
PS_DDR3_A2	PS_DDR_A2_502	N21
PS_DDR3_A3	PS_DDR_A3_502	L22
PS_DDR3_A4	PS_DDR_A4_502	M20
PS_DDR3_A5	PS_DDR_A5_502	N22
PS_DDR3_A6	PS_DDR_A6_502	L20
PS_DDR3_A7	PS_DDR_A7_502	J21
PS_DDR3_A8	PS_DDR_A8_502	T20
PS_DDR3_A9	PS_DDR_A9_502	U20
PS_DDR3_A10	PS_DDR_A10_502	M22
PS_DDR3_A11	PS_DDR_A11_502	H21
PS_DDR3_A12	PS_DDR_A12_502	P20
PS_DDR3_A13	PS_DDR_A13_502	J20
PS_DDR3_A14	PS_DDR_A14_502	R20
PS_DDR3_BA0	PS_DDR_BA0_502	U22
PS_DDR3_BA1	PS_DDR_BA1_502	T22
PS_DDR3_BA2	PS_DDR_BA2_502	R22
PS_DDR3_S0	PS_DDR_CS_B_502	Y21
PS_DDR3_RAS	PS_DDR_RAS_B_502	V23
PS_DDR3_CAS	PS_DDR_CAS_B_502	Y23
PS_DDR3_WE	PS_DDR_WE_B_502	V22
PS_DDR3_ODT	PS_DDR_ODT_502	Y22
PS_DDR3_RESET	PS_DDR_DRST_B_502	H22
PS_DDR3_CLK0_P	PS_DDR_CKP_502	R21
PS_DDR3_CLK0_N	PS_DDR_CKN_502	P21
PS_DDR3_CKE	PS_DDR_CKE_502	U21

PL端DDR3 DRAM引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
PL_DDR3_DQS0_P	IO_L3P_T0_DQS_33	G2
PL_DDR3_DQS0_N	IO_L3N_T0_DQS_33	F2
PL_DDR3_DQS1_P	IO_L9P_T1_DQS_33	K2
PL_DDR3_DQS1_N	IO_L9N_T1_DQS_33	K1
PL_DDR3_DQS2_P	IO_L15P_T2_DQS_33	N3
PL_DDR3_DQS2_N	IO_L15N_T2_DQS_33	N2
PL_DDR3_DQS3_P	IO_L21P_T3_DQS_33	M8
PL_DDR3_DQS4_N	IO_L21N_T3_DQS_33	L8
PL_DDR3_D0	IO_L5N_T0_33	E1
PL_DDR3_D1	IO_L1N_T0_33	F4
PL_DDR3_D2	IO_L4P_T0_33	D1
PL_DDR3_D3	IO_L1P_T0_33	G4
PL_DDR3_D4	IO_L2N_T0_33	D3
PL_DDR3_D5	IO_L5P_T0_33	E2
PL_DDR3_D6	IO_L2P_T0_33	D4
PL_DDR3_D7	IO_L4N_T0_33	C1
PL_DDR3_D8	IO_L7N_T1_33	H1
PL_DDR3_D9	IO_L10N_T1_33	G1
PL_DDR3_D10	IO_L7P_T1_33	J1
PL_DDR3_D11	IO_L8N_T1_33	H3
PL_DDR3_D12	IO_L11N_T1_SRCC_33	K3
PL_DDR3_D13	IO_L8P_T1_33	H4
PL_DDR3_D14	IO_L11P_T1_SRCC_33	L3
PL_DDR3_D15	IO_L10P_T1_33	H2
PL_DDR3_D16	IO_L18P_T2_33	N1
PL_DDR3_D17	IO_L14P_T2_SRCC_33	L5
PL_DDR3_D18	IO_L14N_T2_SRCC_33	L4
PL_DDR3_D19	IO_L13P_T2_MRCC_33	M6
PL_DDR3_D20	IO_L16P_T2_33	M2
PL_DDR3_D21	IO_L17P_T2_33	N4
PL_DDR3_D22	IO_L16N_T2_33	L2
PL_DDR3_D23	IO_L17N_T2_33	M4
PL_DDR3_D24	IO_L23P_T3_33	N7
PL_DDR3_D25	IO_L22N_T3_33	J6
PL_DDR3_D26	IO_L19P_T3_33	M7
PL_DDR3_D27	IO_L20N_T3_33	J5
PL_DDR3_D28	IO_L24P_T3_33	K8
PL_DDR3_D29	IO_L20P_T3_33	K5
PL_DDR3_D30	IO_L24N_T3_33	K7
PL_DDR3_D31	IO_L22P_T3_33	K6
PL_DDR3_DM0	IO_L6P_T0_33	F3
PL_DDR3_DM1	IO_L12P_T1_MRCC_33	J4
PL_DDR3_DM2	IO_L13N_T2_MRCC_33	M5
PL_DDR3_DM3	IO_L23N_T3_33	N6
PL_DDR3_A0	IO_L17N_T2_34	A8
PL_DDR3_A1	IO_L23P_T3_34	C2
PL_DDR3_A2	IO_L14P_T2_SRCC_34	D6
PL_DDR3_A3	IO_L15N_T2_DQS_34	B9
PL_DDR3_A4	IO_L10N_T1_34	D5
PL_DDR3_A5	IO_L17P_T2_34	A9
PL_DDR3_A6	IO_L11N_T1_SRCC_34	E7
PL_DDR3_A7	IO_L15P_T2_DQS_34	C9
PL_DDR3_A8	IO_L12N_T1_MRCC_34	F7
PL_DDR3_A9	IO_L18N_T2_34	A7
PL_DDR3_A10	IO_L24N_T3_34	A2
PL_DDR3_A11	IO_L11P_T1_SRCC_34	F8
PL_DDR3_A12	IO_L23N_T3_34	B1
PL_DDR3_A13	IO_L16P_T2_34	B10
PL_DDR3_A14	IO_L12P_T1_MRCC_34	G7
PL_DDR3_BA0	IO_L18P_T2_34	B7
PL_DDR3_BA1	IO_L19N_T3_VREF_34	C3
PL_DDR3_BA2	IO_L22N_T3_34	A3
PL_DDR3_S0	IO_L14N_T2_SRCC_34	C6
PL_DDR3_RAS	IO_L19P_T3_34	C4
PL_DDR3_CAS	IO_L20N_T3_34	B4
PL_DDR3_WE	IO_L20P_T3_34	B5
PL_DDR3_ODT	IO_L22P_T3_34	A4
PL_DDR3_RESET	IO_L16N_T2_34	A10
PL_DDR3_CLK0_P	IO_L21P_T3_DQS_34	B6
PL_DDR3_CLK0_N	IO_L21N_T3_DQS_34	A5
PL_DDR3_CKE	IO_L24P_T3_34	B2

QSPI Flash

开发板配有2片256MBit大小的Quad-SPI FLASH芯片组成8位带宽数据总线，FLASH型号为W25Q256FVEI，它使用3.3V CMOS电压标准。由于QSPI FLASH的非易失特性，在使用中， 它可以作为系统的启动设备来存储系统的启动镜像。这些镜像主要包括FPGA的bit文件、ARM的应用程序代码以及其它的用户数据文件。QSPI FLASH的具体型号和相关参数见表2-4-1。

位号	芯片类型	容量	厂家
U13,U14	W25Q256FVEI	256M bit	Winbond

表2-4-1 QSPI Flash的型号和参数

QSPI FLASH连接到ZYNQ芯片的PS部分BANK500的GPIO口上，在系统设计中需要配置这些PS端的GPIO口功能为QSPI FLASH接口。为图4-1为QSPI Flash在原理图中的部分。

图2-4-1 QSPI Flash连接示意图

配置芯片引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
QSPI0_SCK	PS_MIO6_500	F23
QSPI0_CS	PS_MIO1_500	D26
QSPI0_D0	PS_MIO2_500	E25
QSPI0_D1	PS_MIO3_500	D25
QSPI0_D2	PS_MIO4_500	F24
QSPI0_D3	PS_MIO5_500	C26
QSPI1_SCK	PS_MIO9_500	D24
QSPI1_CS	PS_MIO0_500	E26
QSPI1_D0	PS_MIO10_500	A25
QSPI1_D1	PS_MIO11_500	B26
QSPI1_D2	PS_MIO12_500	A23
QSPI1_D3	PS_MIO13_500	B25

eMMC Flash

开发板配有一片大容量的8GB大小的eMMC FLASH芯片，型号为THGBMFG6C1LBAIL，它支持JEDEC e-MMC V5.0标准的HS-MMC接口，电平支持1.8V或者3.3V。eMMC FLASH和ZYNQ连接的数据宽度为4bit。由于eMMC FLASH的大容量和非易失特性，在ZYNQ系统使用中，它可以作为系统大容量的存储设备，比如存储ARM的应用程序、系统文件以及其它的用户数据文件。eMMC FLASH的具体型号和相关参数见表2-5-1。

位号	芯片类型	容量	厂家
U11	THGBMFG6C1LBAIL	8G Byte	TOSHIBA

表2-5-1 eMMC Flash的型号和参数

eMMC FLASH连接到ZYNQ芯片的PS部分BANK501的GPIO口上，在系统设计中需要配置这些PS端的GPIO口功能为SD接口。为图2-5-1为eMMC Flash在原理图中的部分。

图2-5-1 eMMC Flash连接示意图

配置芯片引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
MMC_CCLK	PS_MIO48_501	B21
MMC_CMD	PS_MIO47_501	B19
MMC_D0	PS_MIO46_501	E17
MMC_D1	PS_MIO49_501	A18
MMC_D2	PS_MIO50_501	B22
MMC_D3	PS_MIO51_501	B20

时钟配置

核心板上分别为PS系统, PL逻辑部分和GTX收发器提供了参考时钟，使PS系统和PL逻辑可以单独工作。时钟电路设计的示意图如下图2-6-1所示：

图 2-6-1 核心板时钟源

PS系统时钟源

ZYNQ芯片通过开发板上的X4晶振为PS部分提供33.333MHz的时钟输入。时钟的输入连接到ZYNQ芯片的BANK500的PS_CLK_500的管脚上。其原理图如图2-6-2所示：

图2-6-2 PS部分的有源晶振

时钟引脚分配：

信号名称	ZYNQ引脚
PS_CLK	B24

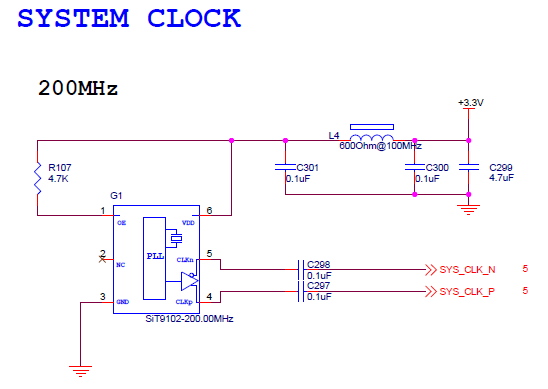

PL系统时钟源

板上提供了一个差分200MHz的PL系统时钟源，用于DDR3控制器的参考时钟。晶振输出连接到FPGA BANK34的全局时钟(MRCC)，这个全局时钟可以用来驱动FPGA内的DDR3控制器和用户逻辑电路。该时钟源的原理图如图2-6-4所示

图 2-6-4 PL系统时钟源

PL时钟引脚分配：

信号名称	ZYNQ引脚
SYS_CLK_P	C8
SYS_CLK_N	C7

GTX参考时钟

核心板上为GTX收发器提供了125Mhz的参考时钟。参考时钟连接到BANK111的参考时钟输入REFCLK1P/REFCLK1N。该时钟源的原理图如图2-6-6所示

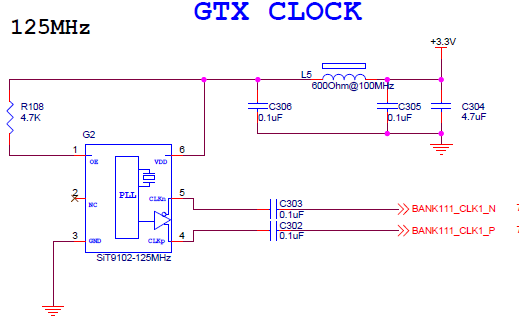

图 2-6-6 GTX时钟源

图6-7为可GTX时钟源的实物图

图2-6-7 可编程时钟源实物图

GTX时钟源ZYNQ引脚分配：

信号名称	ZYNQ引脚
BANK111_CLK1_P	AA6
BANK111_CLK1_N	AA5

LED灯

AC7Z035B核心板上有3个红色LED灯，其中1个是电源指示灯(PWR)，1个是配置LED灯(DONE)，1个是用户LED灯。当核心板供电后，电源指示灯会亮起；当FPGA 配置程序后，配置LED灯会亮起。用户LED灯一个连接到PL的IO上, 用户可以通过程序来控制亮和灭，当连接用户LED灯的IO电压为高时，用户LED灯熄灭，当连接IO电压为低时，用户LED会被点亮。LED灯硬件连接的示意图如图2-7-1所示：

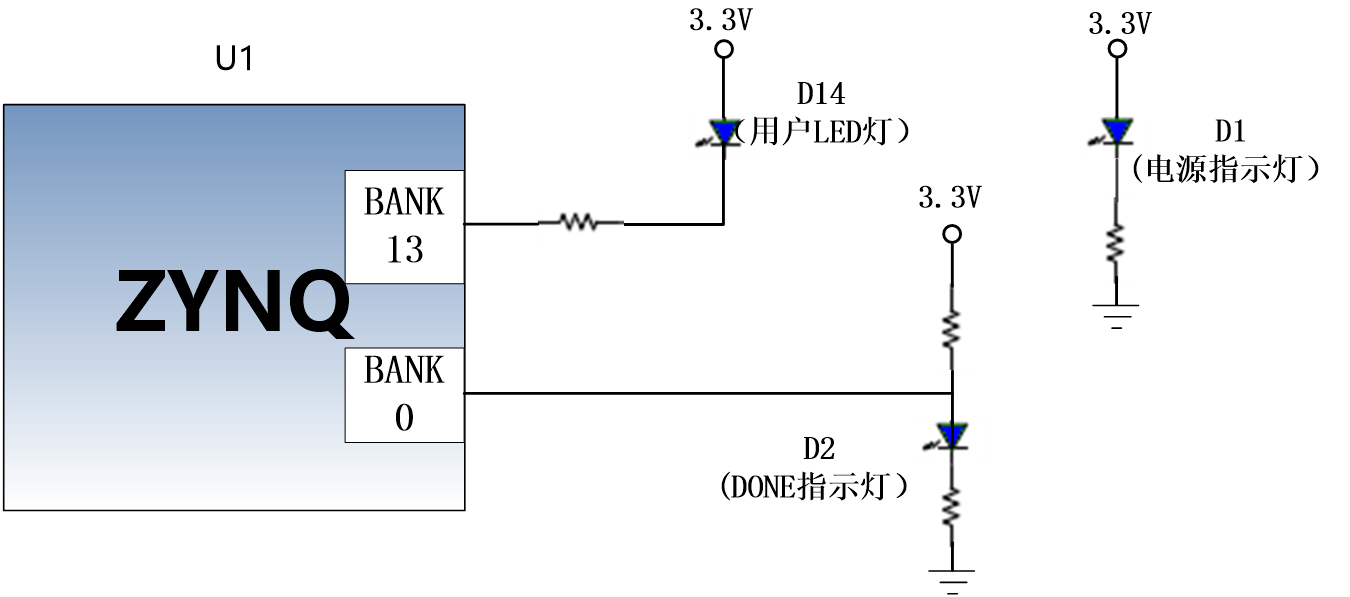

图2-7-1 核心板LED灯硬件连接示意图

用户LED灯的引脚分配

LED灯	ZYNQ引脚名	ZY NQ管脚号	备注
D14	B13_IO25	V19	用户LED灯

复位电路

AC7Z035B核心板上有一个复位电路，复位输入信号连接到底板的复位按键，复位输出连接到ZYNQ芯片PS复位管脚上，用户可以使用这个底板按键来复位ZYNQ系统。复位连接的示意图如图2-8-1所示：

图2-8-1 复位连接示意图

复位按键的ZYNQ管脚分配

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
PS_POR_B	PS_POR_B_500	C23	ZYNQ系统复位信号

电源

AC7Z035B核心板供电电压为DC5V，通过连接底板供电。板上的电源设计示意图如下图2-9-1所示:

图2-9-1原理图中电源接口部分

+5V通过DCDC电源芯片MYMGK1R820FRSR产生+1.0V的ZYNQ核心电源，+1.0V电源输出电流高达20A，远远满足ZYNQ的核心电压的电流需求。+5V电源再通过DCDC芯片ETA1471来产生MGTAVTT, +1.5V，+3.3V，+1.5V四路电源。通过DCDC芯片ETA8156产生MGTAVTT的电源，+3.3V通过一个LDO芯片SPX3819-1-8产生GTX的辅助电源+1.8V。PS部分和PL部分的DDR3的VTT和VREF电压由TPS51200来产生。另外通过2路SPX3819M5-3-3产生BANK12和BANK13的IO电源，用户可以通过更换LDO芯片，使得这两个BANK的IO输入输出为其它的电压标准。

各个电源分配的功能如下表所示：

电源	功能
+1.0V	ZYNQ PS和PL部分的内核电压
+1.8V	ZYNQ PS和PL部分辅助电压，BANK501，BANK35，eMMC
+3.3V	ZYNQ Bank0,Bank500，QSIP FLASH, Clock晶振
+1.5V	DDR3, ZYNQ Bank502, Bank33,Bank34
VCCIO12	ZYNQ Bank12
VCCIO13	ZYNQ Bank13
VREF, VTT（+0.75V）	PS DDR3，PL DDR3
MGTAVCC(+1.0V)	ZYNQ Bank111, Bank112
MGTAVTT(+1.2V)	ZYNQ Bank111, Bank112
MGTVCCAUX（+1.8V）	ZYNQ Bank111, Bank112

因为ZYNQ FPGA的电源有上电顺序的要求，在电路设计中，我们已经按照 芯片的电源要求设计，上电依次为+1.0V->+1.8V->（+1.5 V、+3.3V、VCCIO12，VCCIO13）的电路设计，保证芯片的正常工作。

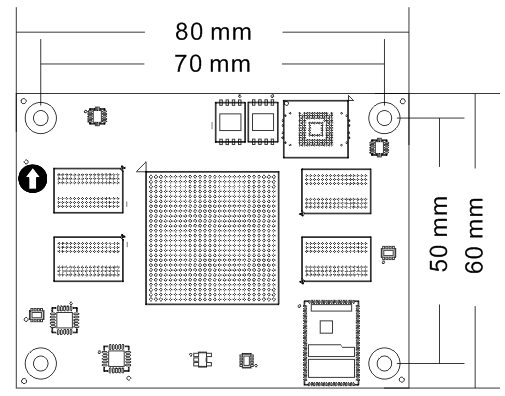

结构图

正面图（Top View）

连接器管脚定义

核心板一共扩展出4个高速扩展口，使用4个120Pin的板间连接器（J29~J32）和底板连接，连接器使用松下的AXK5A2137YG，对应底板的连接器型号为AXK6A2337YG。其中J29连接BANK12,BANK13的IO，J30连接GTX的收发器信号, J31连接JTAG和BANK35的IO（1.8V电平标准），J 32连接PS的MIO，BANK13的IO和+5V电源。

J29连接器的引脚分配

J 29管脚	信 号名称	ZY NQ引 脚号	J 29管脚	信号 名称	ZYNQ 引脚号
1	B13_L8_P	AE23	2	B13_L9_N	AB22
3	B13_L8_N	AF23	4	B13_L9_P	AB21
5	GND		6	GND
7	B13_L10_N	AA23	8	B13_L13_N	AD21
9	B13_L10_P	AA22	10	B13_L13_P	AD20
11	GND		12	GND
13	B13_L15_N	AF20	14	B13_L14_N	AC22
15	B13_L15_P	AF19	16	B13_L14_P	AC21
17	GND		18	GND
19	B13_L23_N	W19	20	B13_L7_P	AE22
21	B13_L23_P	W18	22	B13_L7_N	AF22
23	GND		24	GND
25	B13_L22_P	AA19	26	B13_L20_P	AA20
27	B13_L22_N	AB19	28	B13_L20_N	AB20
29	GND		30	GND
31	B13_L17_N	AD19	32	B13_L18_N	AF18
33	B13_L17_P	AD18	34	B13_L18_P	AE18
35	GND		36	GND
37	B13_L19_N	Y20	38	B13_L16_N	AE21
39	B13_L19_P	W20	40	B13_L16_P	AE20
41	GND		42	GND
43	B13_L24_N	AA18	44	B13_L21_N	AC19
45	B13_L24_P	Y18	46	B13_L21_P	AC18
47	GND		48	GND
49	B12_L23_P	Y16	50	B12_L18_N	AF17
51	B12_L23_N	Y15	52	B12_L18_P	AE17
53	GND		54	GND
55	B12_L15_P	AD16	56	B12_L16_P	AF15
57	B12_L15_N	AD15	58	B12_L16_N	AF14
59	GND		60	GND
61	B12_L14_P	AB15	62	B12_L13_N	AD14
63	B12_L14_N	AB14	64	B12_L13_P	AC14
65	GND		66	GND
67	B12_L10_N	AF13	68	B12_L19_P	Y17
69	B12_L10_P	AE13	70	B12_L19_N	AA17
71	GND		72	GND
73	B12_L4_P	AB11	74	B12_L20_P	AB17
75	B12_L4_N	AB10	76	B12_L20_N	AB16
77	GND		78	GND
79	B12_L7_P	AE10	80	B12_L8_N	AF12
81	B12_L7_N	AD10	82	B12_L8_P	AE12
83	GND		84	GND
85	B12_L24_P	W16	86	B12_L21_P	AC17
87	B12_L24_N	W15	88	B12_L21_N	AC16
89	GND		90	GND
91	B12_L3_N	AA10	92	B12_L17_P	AE16
93	B12_L3_P	Y10	94	B12_L17_N	AE15
95	GND		96	GND
97	B12_L11_P	AC12	98	B12_L22_P	AA15
99	B12_L11_N	AD11	100	B12_L22_N	AA14
101	GND		102	GND
103	B12_L12_N	AD13	104	B12_L5_P	W13
105	B12_L12_P	AC13	106	B12_L5_N	Y13
107	GND		108	GND
109	B12_L6_P	AA13	110	B12_L9_P	AE11
111	B12_L6_N	AA12	112	B12_L9_N	AF10
113	GND		114	GND
115	B12_L1_P	Y12	116	B12_L2_P	AB12
117	B12_L1_N	Y11	118	B12_L2_N	AC11
119	GND		120	GND

J30连接器的引脚分配

J30 管脚	信号名称	ZYN Q引脚 号	J3 0管脚	信号名称	ZY NQ引 脚号
1			2
3			4
5	GND		6	GND
7			8
9			10
11	GND		12	GND
13			14
15			16
17	GND		18	GND
19			20
21			22
23	GND		24	GND
25			26
27			28
29	GND		30	GND
31	BANK112_TX0_N	AA1	32	BANK112_RX0_N	AB3
33	BANK112_TX0_P	AA2	34	BANK112_RX0_P	AB4
35	GND	R13	36	GND	R13
37	BANK112_TX1_N	W1	38	BANK112_RX1_N	Y3
39	BANK112_TX1_P	W2	40	BANK112_RX1_P	Y4
41	GND	R13	42	GND	R13
43	BANK112_TX2_N	U1	44	BANK112_RX2_N	V3
45	BANK112_TX2_P	U2	46	BANK112_RX2_P	V4
47	GND	R13	48	GND	R13
49	BANK112_TX3_N	R1	50	BANK112_RX3_N	T3
51	BANK112_TX3_P	R2	52	BANK112_RX3_P	T4
53	GND	R13	54	GND	R13
55	B ANK112_CLK0_N	R5	56	B ANK112_CLK1_N	U5
57	B ANK112_CLK0_P	R6	58	B ANK112_CLK1_P	U6
59	GND		60	GND	R13
61			62	BANK111_RX3_N	AD3
63			64	BANK111_RX3_P	AD4
65	GND		66	GND	R13
67			68	BANK111_TX3_N	AC1
69			70	BANK111_TX3_P	AC2
71	GND		72	GND	R13
73			74	BANK111_RX2_N	AC5
75			76	BANK111_RX2_P	AC6
77	GND		78	GND	R13
79			80	BANK111_TX2_N	AE1
81			82	BANK111_TX2_P	AE2
83	GND		84	GND	R13
85			86	BANK111_RX1_N	AE5
87			88	BANK111_RX1_P	AE6
89	GND		90	GND	R13
91			92	BANK111_TX1_N	AF3
93			94	BANK111_TX1_P	AF4
95	GND		96	GND	R13
97			98	BANK111_RX0_N	AD7
99			100	BANK111_RX0_P	AD8
101	GND		102	GND	R13
103			104	BANK111_TX0_N	AF7
105			106	BANK111_TX0_P	AF8
107	GND		108	GND	R13
109			110	B ANK111_CLK0_N	W5
111			112	B ANK111_CLK0_P	W6
113	GND		114	GND
115			116
117			118
119	GND		120	GND

J31连接器的引脚分配

J 31管脚	信 号名称	ZY NQ引 脚号	J 31管脚	信号 名称	ZYNQ 引脚号
1	FPGA_TCK	W12	2	FPGA_TDI	V11
3	FPGA_TMS	W11	4	FPGA_TDO	W10
5	GND		6	GND
7	B35_L3_P	G10	8	B35_L2_P	E10
9	B35_L3_N	F10	10	B35_L2_N	D10
11	GND		12	GND
13	B35_L7_N	H12	14	B35_L6_P	F13
15	B35_L7_P	H13	16	B35_L6_N	E13
17	GND		18	GND
19	B35_L4_P	E11	20	B35_L23_P	C11
21	B35_L4_N	D11	22	B35_L23_N	B11
23	GND		24	GND
25	B35_L5_N	G11	26	B35_L22_P	C12
27	B35_L5_P	G12	28	B35_L22_N	B12
29	GND		30	GND
31	B35_L8_P	K13	32	B35_L24_N	A12
33	B35_L8_N	J13	34	B35_L24_P	A13
35	GND		36	GND
37	B35_L12_P	J14	38	B35_L11_N	F14
39	B35_L12_N	H14	40	B35_L11_P	G14
41	GND		42	GND
43	B35_L9_P	K15	44	B35_L19_N	C13
45	B35_L9_N	J15	46	B35_L19_P	D13
47	GND		48	GND
49	B35_L1_N	E12	50	B35_L21_N	A14
51	B35_L1_P	F12	52	B35_L21_P	A15
53	GND		54	GND
55	B35_L17_N	B15	56	B35_L14_P	F15
57	B35_L17_P	B16	58	B35_L14_N	E15
59	GND		60	GND
61	B35_L20_N	B14	62	B35_L18_P	B17
63	B35_L20_P	C14	64	B35_L18_N	A17
65	GND		66	GND
67	B35_L10_N	G15	68	B35_L15_N	C16
69	B35_L10_P	G16	70	B35_L15_P	C17
71	GND		72	GND
73	B35_L13_N	D14	74
75	B35_L13_P	D15	76
77	GND		78	GND
79	B35_L16_N	D16	80
81	B35_L16_P	E16	82
83	GND		84	GND
85			86
87			88
89	GND		90	GND
91			92
93			94
95	GND		96	GND
97			98
99			100
101	GND		102	GND
103			104
105			106
107	GND		108	GND
109			110
111			112
113	GND		114	GND
115	PS_POR_B		116
117	SYS_RESET		118
119	GND		120	GND

J32连接器的引脚分配

J 32管脚	信 号名称	ZY NQ引 脚号	J 32管脚	信号 名称	ZYNQ 引脚号
1	PS_MIO5	C26	2	PS_MIO17	G17
3	PS_MIO4	F24	4	PS_MIO18	G20
5	GND		6	GND
7	PS_MIO14	D23	8	PS_MIO19	G19
9	PS_MIO15	C24	10	PS_MIO20	H19
11	GND		12	GND
13	PS_MIO52	A20	14	PS_MIO16	G21
15	PS_MIO53	A19	16	PS_MIO21	F22
17	GND		18	GND
19	PS_MIO7	E23	20	PS_MIO26	H17
21			22	PS_MIO25	F19
23	GND		24	GND
25	PS_MIO40	C22	26	PS_MIO24	J19
27	PS_MIO41	C19	28	PS_MIO23	F20
29	GND		30	GND
31	PS_MIO42	F17	32	PS_MIO27	F18
33	PS_MIO43	D18	34	PS_MIO22	G22
35	GND		36	GND
37	PS_MIO44	E18	38	PS_MIO30	K19
39	PS_MIO45	C18	40	PS_MIO29	E20
41	GND		42	GND
43			44	PS_MIO36	K16
45			46	PS_MIO31	E21
47	GND		48	GND
49			50	PS_MIO32	K17
51			52	PS_MIO33	E22
53	GND		54	GND
55			56	PS_MIO34	J16
57			58	PS_MIO35	D19
59	GND		60	GND
61			62	PS_MIO28	J18
63			64	PS_MIO37	D20
65	GND		66	GND
67			68	PS_MIO38	D21
69			70	PS_MIO39	C21
71	GND		72	GND
73			74
75			76
77	GND		78	GND
79			80
81			82
83	GND		84	GND
85	B13_L1_P	AA25	86	B13_L11_P	AD23
87	B13_L1_N	AB25	88	B13_L11_N	AD24
89	GND		90	GND
91	B13_L6_P	AA24	92	B13_L4_P	AD25
93	B13_L6_N	AB24	94	B13_L4_N	AD26
95	GND		96	GND
97	B13_L2_N	AC26	98	B13_L5_P	AF24
99	B13_L2_P	AB26	100	B13_L5_N	AF25
101	GND		102	GND
103	B13_L12_P	AC23	104	B13_L3_P	AE25
105	B13_L12_N	AC24	106	B13_L3_N	AE26
107	+5V		108	+5V
109	+5V		110	+5V
111	+5V		112	+5V
113	+5V		114	+5V
115	+5V		116	+5V
117	+5V		118	+5V
119	+5V		120	+5V

扩展板

简介

通过前面的功能简介，我们可以了解到扩展板部分的功能

• 1路PCIEx4接口

• 4路光纤接口

• 2路10/100M/1000M以太网RJ-45接口

• 1路HDMI视频输出接口

• 1路HDMI视频输入接口

• 4路USB HOST接口

• 1路USB Uart通信接口

• 1路SD卡接口

• 1路40针扩展口

• JTAG调试接口

• 4个独立按键

• 4个用户LED灯

USB转串口

AX7Z035B扩展板上配备了一个Uart转USB接口，用于系统调试。转换芯片采用Silicon Labs CP2102GM的USB-UAR芯片, USB接口采用MINI USB接口，可以用一根USB线将它连接到上PC的USB口进行核心板的单独供电和串口数据通信 。

USB Uart电路设计的示意图如下图所示:

3-2-1 USB转串口示意图

下图为USB转串口的实物图

3-2-2 USB转串口实物图

USB转串口的ZYNQ引脚分配：

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
UART_RXD	PS_MIO14_500	D23	Uart数据输入
UART_TXD	PS_MIO15_500	C24	Uart数据输出

千兆以太网接口

AX7Z035B扩展板上有2路千兆以太网接口，其中1路以太网接口是连接的PS系统端，另外1路以太网接口是连接到PL的逻辑IO口上。连接到PL端的千兆以太网接口需要通过程序调用IP挂载到ZYNQ的AXI总线系统上。

以太网芯片采用景略半导体的工业级以太网GPHY芯片（JL2121-N040I）为用户提供网络通信服务。PS端的以太网PHY芯片是连接到ZYNQ的PS端BANK501的GPIO接口上。PL端的的以太网PHY芯片是连接到BANK35 的IO上。JL2121芯片支持10/100/1000 Mbps网络传输速率，通过RGMII接口跟Zynq7000系统的MAC层进行数据通信。JL2121D支持ＭDI/MDX自适应，各种速度自适应，Master/Slave自适应，支持MDIO总线进行PHY的寄存器管理。

JL2121上电会检测一些特定的IO的电平状态，从而确定自己的工作模式。表8-1 描述了GPHY芯片上电之后的默认设定信息。

配置Pin脚	说明	配置值
RXD3_ADR0 RXC_ADR1 RXCTL_ADR2	MDIO/MDC 模式的PHY地址	PHY Address 为 001
RXD1_TXDLY	TX时钟2ns延时	延时
RXD0_RXDLY	RX时钟2ns延时	延时

表3-3-1PHY芯片默认配置值

当网络连接到千兆以太网时，ZYNQ和PHY芯片JL2121的数据传输时通过RGMII总线通信，传输时钟为125Mhz，数据在时钟的上升沿和下降样采样。

当网络连接到百兆以太网时，ZYNQ和PHY芯片JL2121的数据传输时通过RMII总线通信，传输时钟为25Mhz。数据在时钟的上升沿和下降样采样。

图3-3-1为ZYNQ PS端1路以太网PHY芯片连接示意图:

　　　　　　　　　　　　　　　图3-3-1 ZYNQ PS系统与GPHY连接示意图

图3-3-2为ZYNQ PL端1路以太网PHY芯片连接示意图:

图3-3-2 ZYNQ PL端与GPHY连接示意图

PS端千兆以太网引脚分配如下：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
PHY1_TXCK	PS_MIO16_501	G21	RGMII 发送时钟
PHY1_TXD0	PS_MIO17_501	G17	发送数据bit０
PHY1_TXD1	PS_MIO18_501	G20	发送数据bit1
PHY1_TXD2	PS_MIO19_501	G19	发送数据bit2
PHY1_TXD3	PS_MIO20_501	H19	发送数据bit3
PHY1_TXCTL	PS_MIO21_501	F22	发送使能信号
PHY1_RXCK	PS_MIO22_501	G22	RGMII接收时钟
PHY1_RXD0	PS_MIO23_501	F20	接收数据Bit0
PHY1_RXD1	PS_MIO24_501	J19	接收数据Bit1
PHY1_RXD2	PS_MIO25_501	F19	接收数据Bit2
PHY1_RXD3	PS_MIO26_501	H17	接收数据Bit3
PHY1_RXCTL	PS_MIO27_501	F18	接 收数据有效信号
PHY1_MDC	PS_MIO52_501	A20	MDIO管理时钟
PHY1_MDIO	PS_MIO53_501	A19	MDIO管理数据
PHY1_RESET	PS_MIO7_500	E23	复位信号

PL端千兆以太网引脚分配如下：

信号名称	ZYNQ引脚名	ZY NQ引脚号	备注
PHY2_TXCK	B35_L23_P	C11	RGMII 发送时钟
PHY2_TXD0	B35_L2_P	E10	发 送数据bit０
PHY2_TXD1	B35_L2_N	D10	发送数据bit1
PHY2_TXD2	B35_L6_P	F13	发送数据bit2
PHY2_TXD3	B35_L6_N	E13	发送数据bit3
PHY2_TXCTL	B35_L23_N	B11	发送使能信号
PHY2_RXCK	B35_L11_P	G14	R GMII接收时钟
PHY2_RXD0	B35_L24_P	A13	接收数据Bit0
PHY2_RXD1	B35_L24_N	A12	接收数据Bit1
PHY2_RXD2	B35_L22_N	B12	接收数据Bit2
PHY2_RXD3	B35_L22_P	C12	接收数据Bit3
PHY2_RXCTL	B35_L11_N	F14	接收 数据有效信号
PHY2_MDC	B35_L19_N	C13	MDIO管理时钟
PHY2_MDIO	B35_L19_P	D13	MDIO管理数据
PHY2_RESET	B35_L21_N	A14	复位信号

USB2.0 Host接口

AX7Z035B扩展板上有4个USB2.0 HOST接口，USB2.0收发器采用的是一个1.8V的，高速的支持ULPI标准接口的USB3320C-EZK芯片，再通过一个USB HUB芯片USB2514扩展出4路USB HOST接口。ZYNQ的USB总线接口和USB3320C-EZK收发器相连接，实现高速的USB2.0 Host模式的数据通信。USB3320C的USB的数据和控制信号连接到ZYNQ芯片PS端的BANK501的IO口上，USB接口差分信号(DP/DM)连接到USB2514芯片扩展出4个USB接口。2个24MHz的晶振为分别为USB3320C和USB2514芯片提供时钟。

4个USB接口为扁型USB接口(USB Type A)，方便用户同时连接不同的USB Slave外设(比如USB鼠标和USB键盘），每个USB接口提供了+5V的电源。

ZYNQ处理器和USB3320C-EZK芯片及USB2514芯片连接的示意图如3-4-1所示：

图3-4-1 Zynq7000和USB芯片间连接示意图

USB2.0引脚分配：

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
OTG_DATA4	PS_MIO28_501	J18	USB数据Bit4
OTG_DIR	PS_MIO29_501	E20	USB数据方向信号
OTG_STP	PS_MIO30_501	K19	USB停止信号
OTG_NXT	PS_MIO31_501	E21	USB下一数据信号
OTG_DATA0	PS_MIO32_501	K17	USB数据Bit0
OTG_DATA1	PS_MIO33_501	E22	USB数据Bit1
OTG_DATA2	PS_MIO34_501	J16	USB数据Bit2
OTG_DATA3	PS_MIO35_501	D19	USB数据Bit3
OTG_CLK	PS_MIO36_501	K16	USB时钟信号
OTG_DATA5	PS_MIO37_501	D20	USB数据Bit5
OTG_DATA6	PS_MIO38_501	D21	USB数据Bit6
OTG_DATA7	PS_MIO39_501	C21	USB数据Bit7
OTG_RESETN	PS_MIO7_500	E23	USB复位信号

HDMI输出接口

HDMI输出接口的实现，是选用ANALOG DEVICE公司的ADV7511 HDMI（DVI）编码芯片，最高支持1080P@60Hz输出，支持3D输出。

其中，ADV7511的视频数字接口，音频数字接口和I2C配置接口和ZYNQ7000 PL部分的BANK35 IO相连，ZYNQ7000系统通过I2C管脚来对ADV7511进行初始化和控制操作。ADV7511芯片和ZYNQ7000的硬件连接示意图如下图3-5-1所示：

图3-5-1 HDMI输出接口设计原理图

ZYNQ的引脚分配：

信号名称	ZYNQ引脚名	ZYN Q引脚 号	备注
HDMI_CLK	B35_L9_P	K15	HDMI视频信号时钟
HDMI_HSYNC	B35_L3_N	F10	H DMI视频信号行同步
HDMI_VSYNC	B35_L3_P	G10	H DMI视频信号列同步
HDMI_DE	B35_L7_N	H12	HDMI视频信号有效
HDMI_D0	B35_L7_P	H13	HDMI视频信号数据0
HDMI_D1	B35_L4_P	E11	HDMI视频信号数据1
HDMI_D2	B35_L4_N	D11	HDMI视频信号数据2
HDMI_D3	B35_L5_N	G11	HDMI视频信号数据3
HDMI_D4	B35_L5_P	G12	HDMI视频信号数据4
HDMI_D5	B35_L8_P	K13	HDMI视频信号数据5
HDMI_D6	B35_L8_N	J13	HDMI视频信号数据6
HDMI_D7	B35_L12_P	J14	HDMI视频信号数据7
HDMI_D8	B35_L12_N	H14	HDMI视频信号数据8
HDMI_D9	B35_L9_N	J15	HDMI视频信号数据9
HDMI_D10	B35_L1_N	E12	H DMI视频信号数据10
HDMI_D11	B35_L1_P	F12	H DMI视频信号数据11
HDMI_D12	B35_L17_N	B15	H DMI视频信号数据12
HDMI_D13	B35_L17_P	B16	H DMI视频信号数据13
HDMI_D14	B35_L20_N	B14	H DMI视频信号数据14
HDMI_D15	B35_L20_P	C14	H DMI视频信号数据15
HDMI_D16	B35_L10_N	G15	H DMI视频信号数据16
HDMI_D17	B35_L10_P	G16	H DMI视频信号数据17
HDMI_D18	B35_L13_N	D14	H DMI视频信号数据18
HDMI_D19	B35_L13_P	D15	H DMI视频信号数据19
HDMI_D20	B35_L16_N	D16	H DMI视频信号数据20
HDMI_D21	B35_L16_P	E16	H DMI视频信号数据21
HDMI_D22	B35_L15_P	C17	H DMI视频信号数据22
HDMI_D23	B35_L15_N	C16	H DMI视频信号数据23
HDMI_INT	B35_L21_P	A15	HDMI中断信号
HDMI_SCL	B35_L18_P	B17	HDMI IIC控制时钟
HDMI _SDA	B35_L18_N	A17	HDMI IIC控制数据

HDMI输入接口

HDMI输入接口我们采用了Silion Image公司的SIL9011/ SIL9013HDMI解码芯片，最高支持1080P@60Hz输入，支持不同格式的数据输出。；

其中，SIL9011/ SIL9013的IIC配置接口也与FPGA的BANK13的IO相连，ZYNQ通过I2C总线的编程来对SIL9013进行初始化和控制操作，HDMI输入接口的硬件连接如图3-6-1所示。

图3-6-1 HDMI 输入原理图

ZYNQ的引脚分配：

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
9013_nRESET	B13_L24_N	AA18	9013复位信号
9013_CLK	B13_L11_P	AD23	9013视频信号时钟
9013_HS	B13_L5_P	AF24	9013视频信号行同步
9013_VS	B13_L5_N	AF25	9013视频信号列同步
9013_DE	B13_L4_N	AD26	9013视频信号有效
9013_D[0]	B13_L4_P	AD25	9013视频信号数据0
9013_D[1]	B13_L11_N	AD24	9013视频信号数据1
9013_D[2]	B13_L12_N	AC24	9013视频信号数据2
9013_D[3]	B13_L12_P	AC23	9013视频信号数据3
9013_D[4]	B13_L2_P	AB26	9013视频信号数据4
9013_D[5]	B13_L2_N	AC26	9013视频信号数据5
9013_D[6]	B13_L6_N	AB24	9013视频信号数据6
9013_D[7]	B13_L6_P	AA24	9013视频信号数据7
9013_D[8]	B13_L1_N	AB25	9013视频信号数据8
9013_D[9]	B13_L1_P	AA25	9013视频信号数据9
9013_D[10]	B13_L8_P	AE23	9013视频信号数据10
9013_D[11]	B13_L8_N	AF23	9013视频信号数据11
9013_D[12]	B13_L10_N	AA23	9013视频信号数据12
9013_D[13]	B13_L10_P	AA22	9013视频信号数据13
9013_D[14]	B13_L15_N	AF20	9013视频信号数据14
9013_D[15]	B13_L15_P	AF19	9013视频信号数据15
9013_D[16]	B13_L23_N	W19	9013视频信号数据16
9013_D[17]	B13_L23_P	W18	9013视频信号数据17
9013_D[18]	B13_L22_P	AA19	9013视频信号数据18
9013_D[19]	B13_L22_N	AB19	9013视频信号数据19
9013_D[20]	B13_L17_N	AD19	9013视频信号数据20
9013_D[21]	B13_L17_P	AD18	9013视频信号数据21
9013_D[22]	B13_L19_N	Y20	9013视频信号数据22
9013_D[23]	B13_L19_P	W20	9013视频信号数据23
9013_SCL	B13_L3_N	AE26	9013 IIC控制时钟
9013 _SDA	B13_L3_P	AE25	9013 IIC控制数据

光纤接口

AX7Z035B扩展板上有4路光纤接口，用户可以购买SFP光模块(市场上1.25G，2.5G，10G光模块）插入到这4个光纤接口中进行光纤数据通信。4路光纤接口分别跟ZYNQ的BANK111的GTX收发器的2路RX/TX相连接，TX信号和RX信号都是以差分信号方式通过隔直电容连接ZYNQ和光模块，每路TX发送和RX接收数据速率高达10Gb/s。BANK111的GTX收发器的参考时钟由核心板的125M差分时钟提供。

FPGA和光纤设计示意图如下图3-7-1所示:

图3-7-1光纤设计示意图

4路光纤接口ZYNQ引脚分配如下：

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
SFP1_TX_P	BANK111_TX0_P	AF8	光模块1数据发送正
SFP1_TX_N	BANK111_TX0_N	AF7	光模块1数据发送负
SFP1_RX_P	BANK111_RX0_P	AD8	光模块1数据接收正
SFP1_RX_N	BANK111_RX0_N	AD7	光模块1数据接收负
SFP2_TX_P	BANK111_TX1_P	AF4	光模块2数据发送正
SFP2_TX_N	BANK111_TX1_N	AF3	光模块2数据发送负
SFP2_RX_P	BANK111_RX1_P	AE6	光模块2数据接收正
SFP2_RX_N	BANK111_RX1_N	AE5	光模块2数据接收负
SFP3_TX_P	BANK111_TX2_P	AE2	光模块3数据发送正
SFP3_TX_N	BANK111_TX2_N	AE1	光模块3数据发送负
SFP3_RX_P	BANK111_RX2_P	AC6	光模块3数据接收正
SFP3_RX_N	BANK111_RX2_N	AC5	光模块3数据接收负
SFP4_TX_P	BANK111_TX3_P	AC2	光模块4数据发送正
SFP4_TX_N	BANK111_TX3_N	AC1	光模块4数据发送负
SFP4_RX_P	BANK111_RX3_P	AD4	光模块4数据接收正
SFP4_RX_N	BANK111_RX3_N	AD3	光模块4数据接收负
SFP12_TX_DIS	B12_L18_N	AF17	光模 块12光发射禁止，高有效
SFP34_TX_DIS	B12_L18_P	AE17	光模 块34光发射禁止，高有效

PCIe插槽

AX7Z035B扩展板上有一个PCIe x4的接口，为了兼容AC7Z100核心板，在PCB物理上做成PCIE x8的接口。在电气连接上我们只有4对收发器连接到PCIEx8的金手指上，所以只能实现PCIEex4, PCIex2, PCIex1的数据通信。

PCIe接口的收发信号直接跟ZYNQ BANK112的GTX收发器相连接，4路TX信号和RX信号都是以差分信号方式连接到BANK112，单通道通信速率可高达5G bit带宽。

开发板的PCIe接口的设计示意图如下图3-8-1所示,其中TX发送信号用AC耦合模式连接。

图3-8-1 PCIe插槽设计示意图

PCIe x4接口ZYNQ引脚分配如下：

信号名称	ZYNQ引脚名	ZY NQ引脚号	备注
PCIE_RX0_P	BANK112_RX3_P	T4	PCIE通道0数据接收正
PCIE_RX0_N	BANK112_RX3_N	T3	PCIE通道0数据接收负
PCIE_RX1_P	BANK112_RX2_P	V4	PCIE通道1数据接收正
PCIE_RX1_N	BANK112_RX2_N	V3	PCIE通道1数据接收负
PCIE_RX2_P	BANK112_RX1_P	Y4	PCIE通道2数据接收正
PCIE_RX2_N	BANK112_RX1_N	Y3	PCIE通道2数据接收负
PCIE_RX3_P	BANK112_RX0_P	AB4	PCIE通道3数据接收正
PCIE_RX3_N	BANK112_RX0_N	AB3	PCIE通道3数据接收负
PCIE_TX0_P	BANK112_TX3_P	R2	PCIE通道0数据发送正
PCIE_TX0_N	BANK112_TX3_N	R1	PCIE通道0数据发送负
PCIE_TX1_P	BANK112_TX2_P	U2	PCIE通道1数据发送正
PCIE_TX1_N	BANK112_TX2_N	U1	PCIE通道1数据发送负
PCIE_TX2_P	BANK112_TX1_P	W2	PCIE通道2数据发送正
PCIE_TX2_N	BANK112_TX1_N	W1	PCIE通道2数据发送负
PCIE_TX3_P	BANK112_TX0_P	AA2	PCIE通道3数据发送正
PCIE_TX3_N	BANK112_TX0_N	AA1	PCIE通道3数据发送负
PCIE_CLK_P	BANK112_CLK0_P	R6	PCIE通道参考时钟正
PCIE_CLK_N	BANK112_CLK0_N	R5	PCIE通道参考时钟负
PCIE_PERST	B13_L24_P	Y18	PCIE板卡的复位信号

SD卡槽

AX7Z035B底板包含了一个Micro型的SD卡接口，以提供用户访问SD卡存储器，用于存储ZYNQ芯片的BOOT程序，Linux操作系统内核, 文件系统以及其它的用户数据文件。

SDIO信号与ZYNQ的PS BANK501的IO信号相连，因为该BANK的VCCIO设置为1.8V，但SD卡的数据电平为3.3V, 我们这里通过TXS02612电平转换器来连接。Zynq7000 PS和SD卡连接器的原理图如图3-9-1所示。

图3-9-1 SD卡连接示意图

SD卡槽引脚分配

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
SD_CLK	PS_MIO40	C22	SD时钟信号
SD_CMD	PS_MIO41	C19	SD命令信号
SD_D0	PS_MIO42	F17	SD数据Data0
SD_D1	PS_MIO43	D18	SD数据Data1
SD_D2	PS_MIO44	E18	SD数据Data2
SD_D3	PS_MIO45	C18	SD数据Data3

40针扩展口

底板预留了1个2.54mm标准间距的40针的扩展口J33，用于连接黑金的各个模块或者用户自己设计的外面电路，扩展口有40个信号，其中，5V电源1路，3.3V电源2路，地3路，IO口34路。扩展口的IO连接的ZYNQ芯片BANK12的IO上，默认为3.3V，切勿直接跟外面的5V设备连接，以免烧坏ZYNQ7000芯片。如果要接5V设备，需要接电平转换芯片。

扩展口(J33)的电路如下图3-10-1所示

图3-10-1扩展口J33原理图

J33扩展口ZYNQ的引脚分配如下：

J 33管脚	信 号名称	ZY NQ引 脚号	J 33管脚	信号 名称	ZYNQ 引脚号
1	GND		2	+5V
3	IO1_1N	Y11	4	IO1_1P	Y12
5	IO1_2N	AC11	6	IO1_2P	AB12
7	IO1_3N	AA12	8	IO1_3P	AA13
9	IO1_4N	AF10	10	IO1_4P	AE11
11	IO1_5N	AC13	12	IO1_5P	AD13
13	IO1_6N	Y13	14	IO1_6P	W13
15	IO1_7N	AD11	16	IO1_7P	AC12
17	IO1_8N	AA14	18	IO1_8P	AA15
19	IO1_9N	Y10	20	IO1_9P	AA10
21	IO1_10N	AE15	22	IO1_10P	AE16
23	IO1_11N	W15	24	IO1_11P	W16
25	IO1_12N	AC16	26	IO1_12P	AC17
27	IO1_13N	AD10	28	IO1_13P	AE10
29	IO1_14N	AE12	30	IO1_14P	AF12
31	IO1_15N	AB10	32	IO1_15P	AB11
33	IO1_16N	AB16	34	IO1_16P	AB17
35	IO1_17N	AA17	36	IO1_17P	Y17
37	GND		38	GND
39	+3.3V		40	+3.3V

LED灯

AX7Z035B底板上有7个发光二极管LED, 1个电源指示灯； 2个串口通信指示灯， 4个PL控制指示灯。当开发板上电后电源指示灯会亮起；4个LED灯连接到PL的IO上，用户可以通过程序来控制亮和灭，当连接用户LED灯的IO电压为低时，用户LED灯熄灭，当连接IO电压为高时，用户LED会被点亮。用户LED灯硬件连接的示意图如图3-11-1所示：

图3-11-1用户LED灯硬件连接示意图

用户LED灯的引脚分配

信号名称	ZYNQ引脚名	ZY NQ管脚号	备注
PL_LED1	B12_L14_P	AB15	用户PL LED1灯
PL_LED2	B12_L14_N	AB14	用户PL LED2灯
PL_LED3	B12_L10_N	AF13	用户PL LED3灯
PL_LED4	B12_L10_P	AE13	用户PL LED4灯

复位按键和用户按键

AX7Z035B底板上有1个复位按键RESET和4个用户按键。复位信号连接到核心板的复位芯片输入，用户可以使用这个复位按键来复位ZYNQ系统，另外4个按键是连接到PL的IO上。复位按键和用户按键都是低电平有效，复位按键和用户按键的连接示意图如图3-12-1所示：

图3-12-1 复位按键连接示意图

按键的ZYNQ管脚分配

信号名称	ZYNQ引脚名	ZY NQ引脚号	备注
PL_KEY1	B12_L16_P	AF15	PL按键1输入
PL_KEY2	B12_L16_N	AF14	PL按键2输入
PL_KEY3	B12_L13_N	AD14	PL按键3输入
PL_KEY4	B12_L13_P	AC14	PL按键4输入

JTAG调试口

在AX7Z035B底板上预留了一个JTAG接口，用于下载ZYNQ程序或者固化程序到FLASH。为了带电插拔造成对ZYNQ芯片的损坏，我们在JTAG信号上添加了保护二极管来保证信号的电压在FPGA接受的范围，避免ZYNQ芯片的损坏。

图3-13-1 原理图中JTAG接口部分

下图为扩展板上JTAG接口实物图，用户可以通过我们提供的USB下载器连接PC和JTAG接口进行ZYNQ的系统调试 JTAG线插拔的时候注意不要热插拔。

拨码开关配置

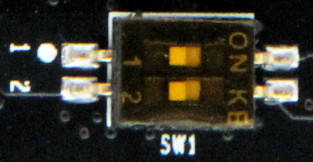

开发板上有一个2位的拨码开关SW1用来配置ZYNQ系统的启动模式。AX7Z035B系统开发平台支持三种启动模式。这三种启动模式分别是JTAG调试模式, QSPI FLASH和SD卡启动模式。XC7Z035芯片上电后会检测响应MIO口（MIO5和MIO4）的电平来决定那种启动模式。用户可以通过核心板上的拨码开关SW1来选择不同的启动模式。SW1启动模式配置如下表3-14-1所示。

SW1	拨码 位置（1，2）	M IO5,MIO4电平	启动模式
	ON、ON	0、0	JTAG
	OFF、OFF	1、1	SD卡
	OFF、ON	1、0	QSPI FLASH

表3-14-1 SW1启动模式配置

电源

开发板的电源输入电压为DC12V，可以通过PCIE插槽或者外接+12V电源给板子供电。外接电源供电时请使用开发板自带的电源,不要用其他规格的电源，以免损坏开发板。底板上通过1路DC/DC电源芯片ETA8156FT2G和2路DC/DC电源芯片ETA1471FT2G转换成+5V， +3.3V和1.8V三路电源。因为+5V电源通过板间连接器给核心板供电，所以DCDC电源的电流输出为6A，其它2路电源电流输出为3A。

板上的电源设计示意图如下图3-15-1所示:

图3-15-1原理图中电源接口部分

各个电源分配的功能如下表所示：

电源	功能
+5.0V	核心板供电电源
+1.8V	以太网，HDMI，USB
+3.3V	以太网，HDMI，USB，SD，光纤，PCIE

风扇

因为ZYNQ7035正常工作时会产生大量的热量，我们在板上为芯片增加了一个散热片和风扇，防止芯片过热。风扇的控制由ZYNQ芯片来控制，控制管脚连接到BANK12的IO上，如果IO电平输出为低，MOSFET管导通，风扇工作，如果IO电平输出为高，风扇停止。板上的风扇设计图如下图3-16-1所示:

图3-16-1 开发板原理图中风扇设计

风扇出厂前已经用螺丝固定在开发板上，风扇的电源连接到了J25的插座上，红色的为正极，黑色的为负极。

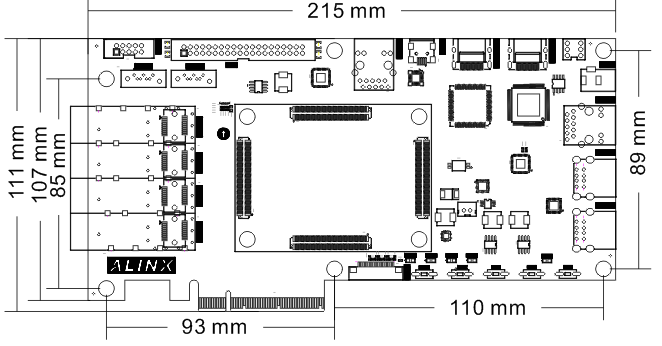

结构尺寸图

图3-17-1正面图（Top View）
