PCIe传输视频到HDMI显示

PCIe传输视频到HDMI显示#

实验VIvado工程为“pcie_hdmi_out”。

以前的实验我们初步接触了PCIe，但没有一个直观的感受，本实验把VDMA和PCIe传输系统结合起来，通过上位机把图像传输到PS的ddr3，再通过VDMA等显示系统把图像通过HDMI输出端口输出显示，充分体现PCIe高带宽传输的优势。

Vivado工程#

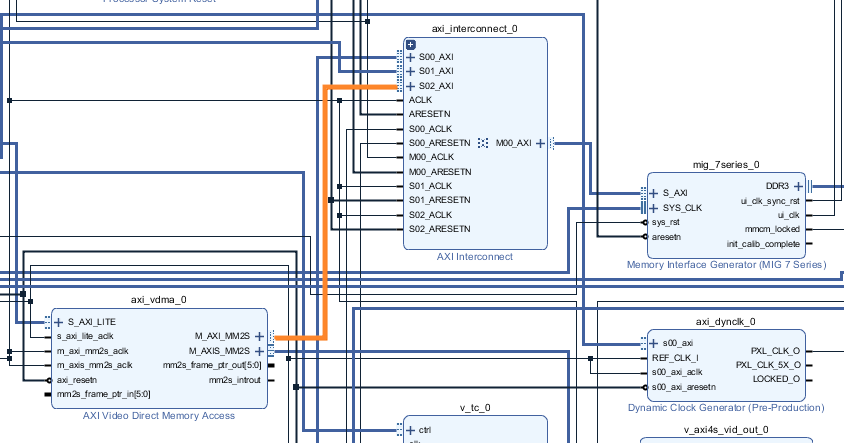

本实验的Vivado工程是把PCIe测试工程和VDMA的HDMI显示例程合并，搭建过程不再复述，请参考例程附带的Vivado工程。不过要把vdma的MM2S通过interconnect连接到DDR3控制器。

../_images/image1175.png

Vitis软件#

在进行VDMA到HDMI显示的实验时显示缓存是动态分配的，现在想把这个显示缓存的地址通知PCIe上位机应用程序，为了简单，我们把VDMA显示缓存的地址固定，这样PCIe上位机就可以向ddr一个固定区域写入图像数据。

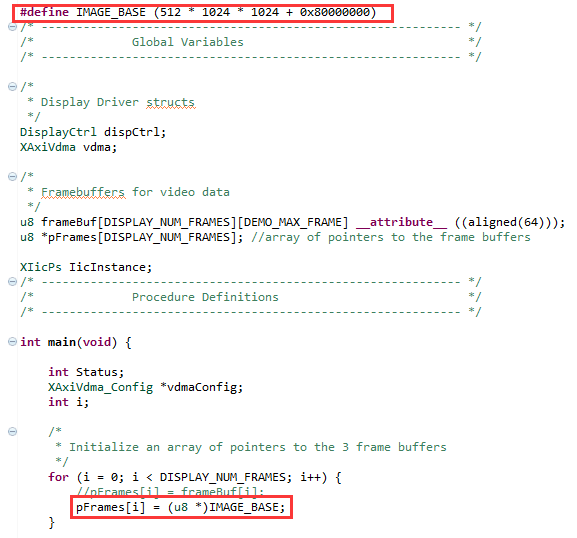

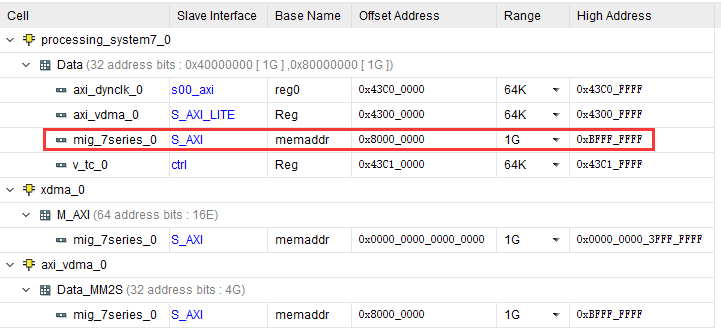

在VDMA显示的试验基础上我们稍微修改一下，把显示缓存固定为512M。由于地址分配的不同，相应的缓存地址需要做偏移。

../_images/image2151.png ../_images/image3133.png

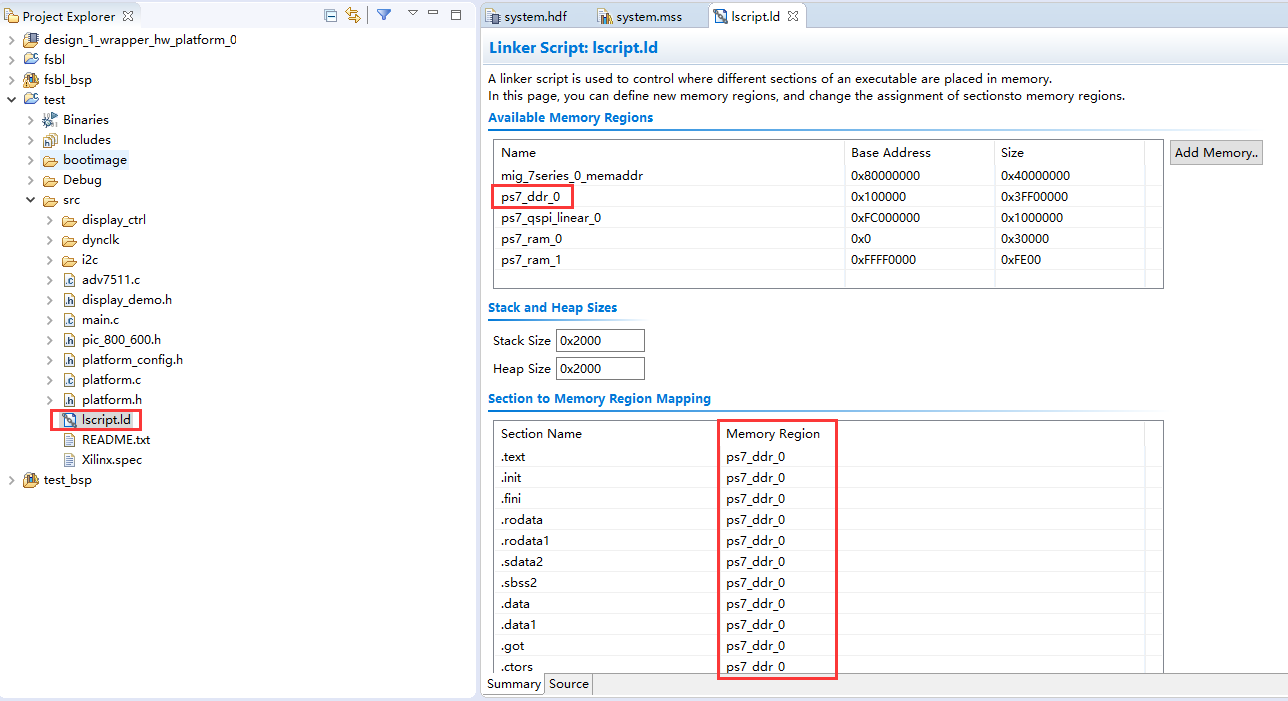

在lscript.ld中需要设置将程序跑在PS端DDR中，并保存

../_images/image4100.png

下载调试#

  1. 建立FSBL

  2. 合成BOOT.bin

  3. 烧写BOOT.bin到QSPI flash

  4. 板卡设置为QSPI 启动，连接HDMI输出到HDMI显示器

  5. 开发板插入机箱，电脑开机后，HDMI默认会有显示

  6. 运行上位机软件screen2pcie.exe

../_images/image584.png

  1. 点击开始屏幕映射，会把当前电脑屏幕抓取，然后通过PCIe传输到VDMA显示缓存（512M），通过连续不断的抓取，可以形成连续的视频

../_images/image672.png
