基于ADC模块的Scatter/Gather DMA使用(AN108)

基于ADC模块的Scatter/Gather DMA使用(AN108)#

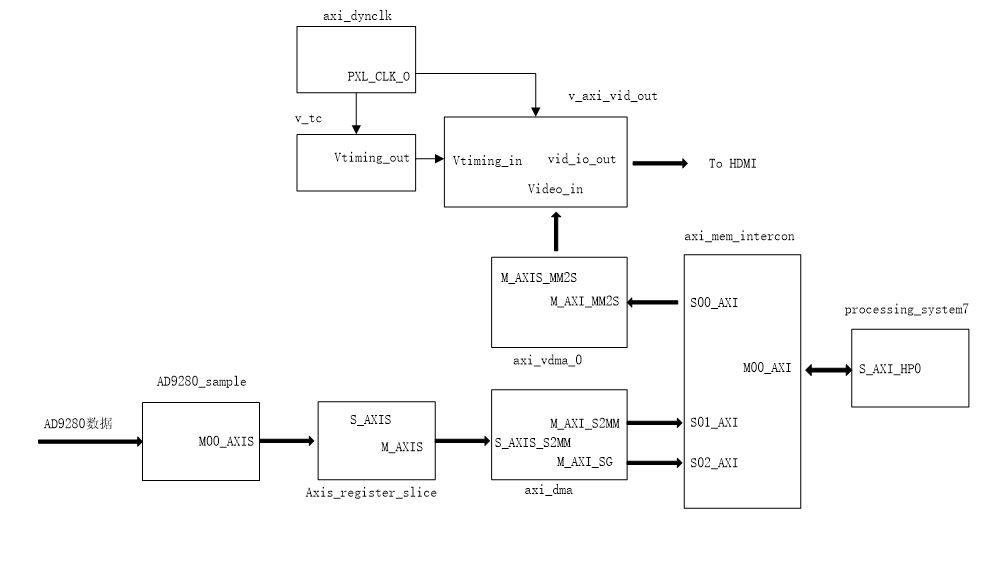

实验Vivado工程为“ad9280_sg_dma_hdmi”。

前面几个DMA实验中用的都是simple DMA模式，也就是直接存储器存取方式，本章学习一种效率更高，但较复杂的SG模式，也就是Scatter/Gather（分散/聚集）。直接存取方式一次访问一个内存空间，在每次传输结束后中断通知CPU，增加了CPU的负担，效率较低，而SG模式允许一次单一的DMA传输访问多个内存空间，所有任务都结束后，才发出中断，提高了效率。

../_images/image1147.png

SG DMA原理介绍#

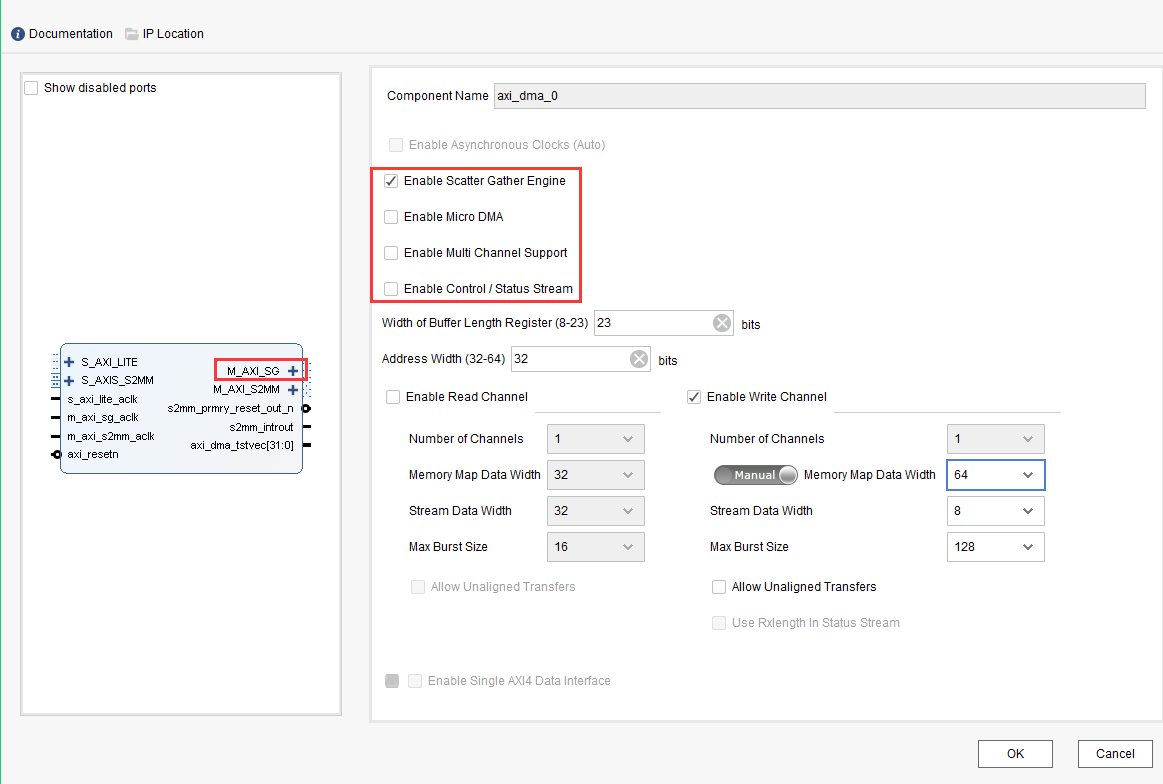

  1. 基于AN108的工程，需要对两个DMA进行配置，使能Enable Scatter Gather Engine，这时会出现M_AXI_SG接口，用于读写链表（后面会有介绍）。

../_images/image2128.png

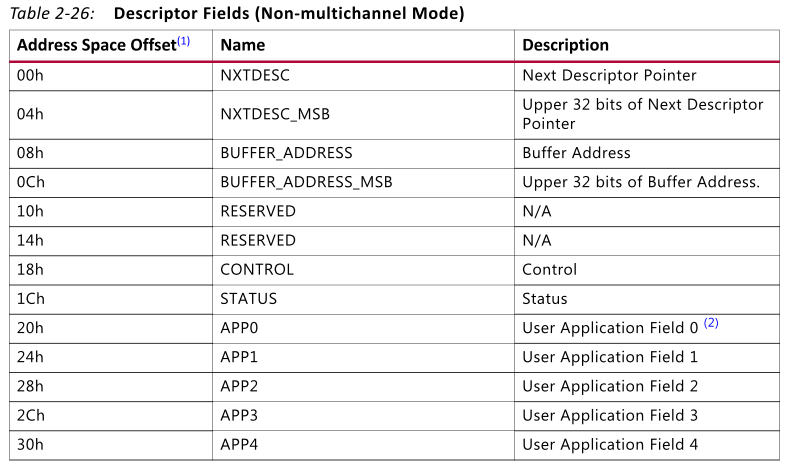

  1. 先来了解链表，需要在内存中开辟一片空间保存链表，链表内容如下所示，以Descriptor为基本单元，每个Descriptor有13个寄存器，但每个Descriptor地址需要以64字节对齐，也就是0x00, 0x40, 0x80; NXTDESC表示下一个描述符指针地址，BUFFER_ADDRESS为数据缓存的地址，在本实验中代表接收的ADC数据缓存空间。Control储存Frame的开始、结束、每个Pachage的长度信息（以字节为单位），Status存储错误、结束等信息，APP0~APP4为用户使用空间（仅在打开Status Control Stream时有效，否则DMA不会抓取此信息）。

../_images/image3104.png

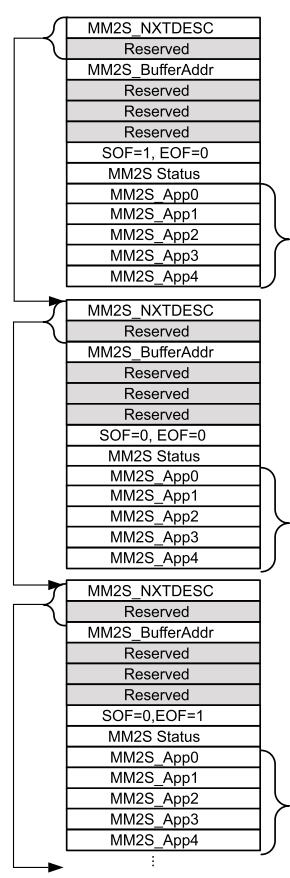

下图为MM2S的链表结构，在SG DMA启动后，DMA会通过M_AXI_SG抓取第一个Descriptor，读取BufferAddr，Control等信息，等传输完Control设置的长度后，开始抓取下一个Descriptor信息。依次类推，直到最后一个Descriptor。

../_images/image469.png

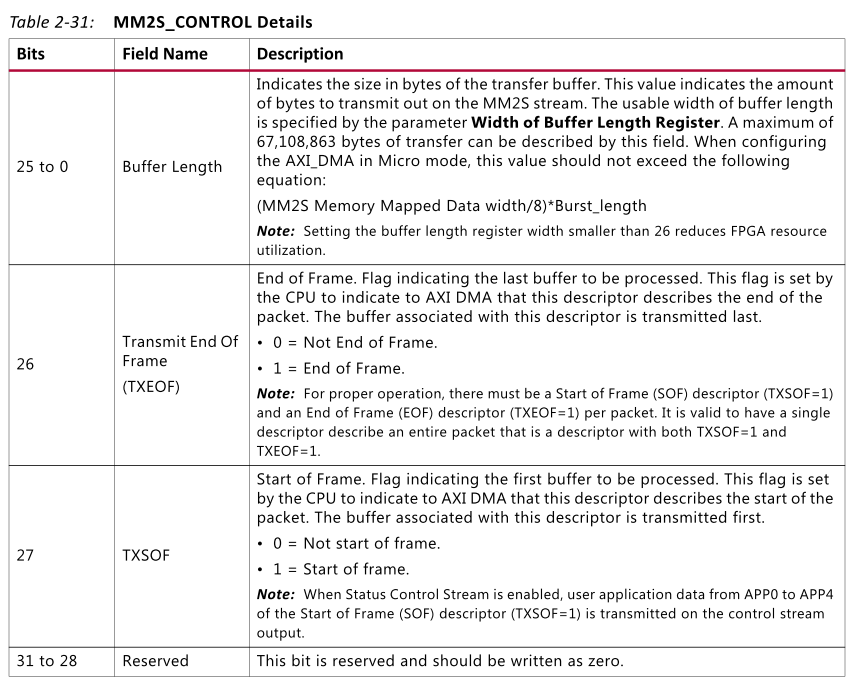

  1. 有点要注意，MM2S_CONTRL的TXSOF（Frame开始）和TXEOF（Frame结束）需要软件设置。

../_images/image565.png

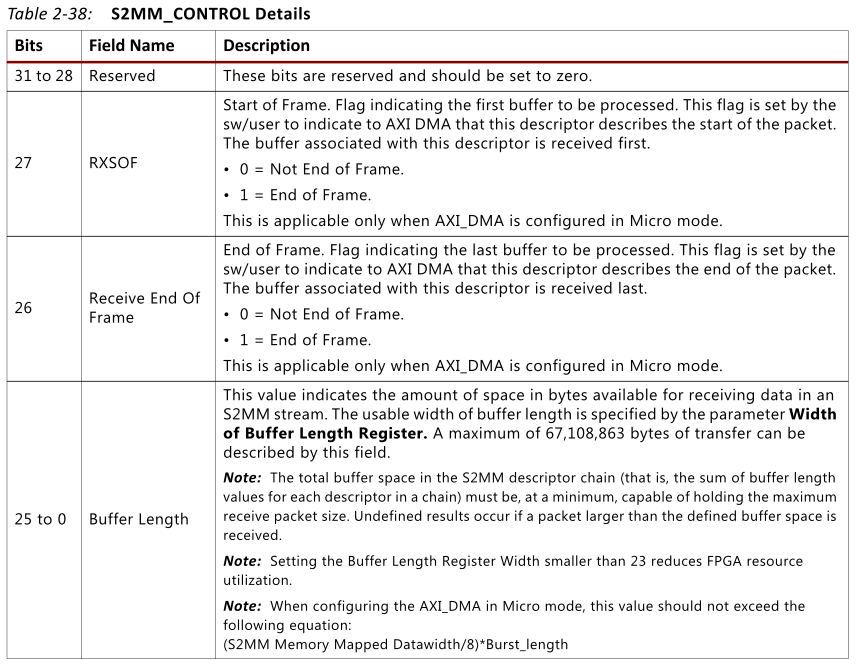

而S2MM_CONTRL的RXSOF和RXEOF不需要软件设置，在接收数据后由DMA控制。

../_images/image655.png

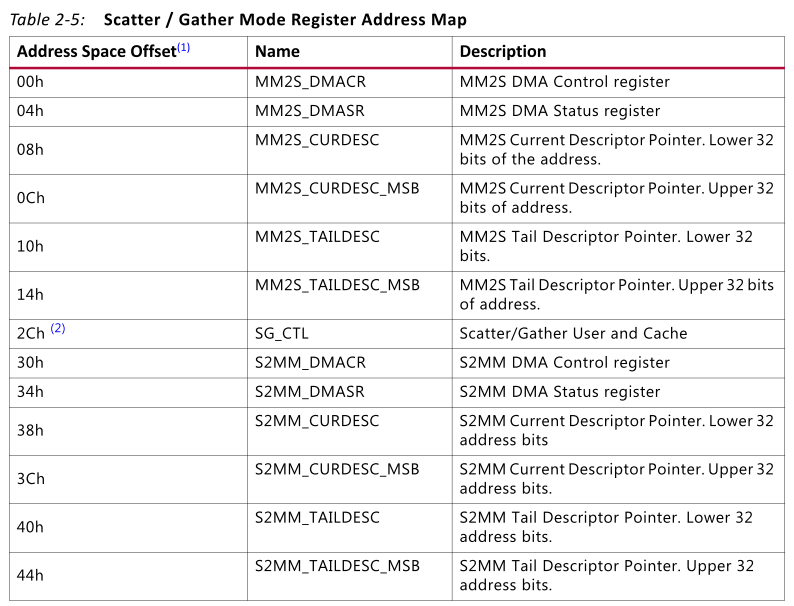

  1. 再来看SG DMA的寄存器，MM2S_CURDESC表示当前的Descriptor地址，MM2S_TAILDESC表示尾部Descriptor地址，也就是最后一个Descriptor。同样，S2MM_CURDESC和S2MM_TAILDESC是指S2MM通路寄存器。这些寄存器通过AXI4_LITE总线配置。

../_images/image750.png

  1. SG DMA使用流程

MM2S端：

  1. 在内存中开辟缓存空间，制作链表

  2. 通过AXI4_LITE总线将第一个Descriptor的地址写入MM2S_CURDESC寄存器

  3. 写寄存器MM2S_DMACR.RS=1启动DMA，如果需要，打开MM2S_DMACR.IOC_IrqEn中断，结束后会发出中断

  4. 将最后一个Descriptor地址写入MM2S_TAILDESC寄存器，触发DMA开始通过M_AXI_SG总线抓取链表的Descritptor，等package传输结束，读取下一个Descriptor信息，直到结束。

S2MM端：

  1. 在内存中开辟缓存空间，制作链表

  2. 通过AXI4_LITE总线将第一个Descriptor的地址写入S2MM_CURDESC寄存器

  3. 写寄存器S2MM_DMACR.RS=1启动DMA，如果需要，打开S2MM_DMACR.IOC_IrqEn中断，结束后会发出中断

  4. 将最后一个Descriptor地址写入S2MM_TAILDESC寄存器，触发DMA开始通过M_AXI_SG总线抓取链表的Descritptor，等package传输结束，读取下一个Descriptor信息，直到结束。

讲到这里，也许大家会疑惑链表该如何制作，下面通过Vitis程序介绍。

Vitis程序开发#

  1. 基于AN108的实验，定义了两个链表数组，每个链表设置为最大16个Descriptor，BD_ALIGNMENT宏定义为0x40。

../_images/image843.png

  1. 添加了两个文件dma_bd.c和dma_bd.h

../_images/image937.png

CreateBdChain为创建链表函数，BdCount为要创建的Descriptor个数，TotalByteLen为DMA传输的总字节数

../_images/image1036.png

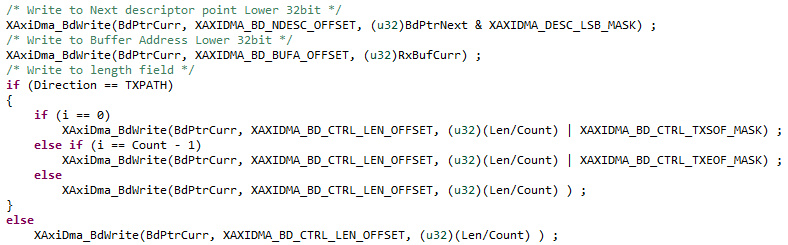

只需要配置NEXDESC，BUFFER_ADDRESS，CONTROL三个部分，如果是TXPATH需要设置TXSOF和TXEOF，本实验是RXPATH，不需要设置。

../_images/image1148.png

为了匹配Cyclic DMA Mode，将最后一个Descriptor指向第一个Descriptor的地址

../_images/image1238.png

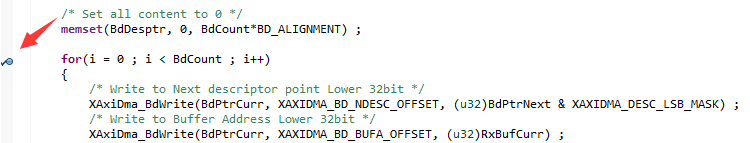

  1. 为了方便理解，在本实验中将ADC的缓存区域划分为了4个连续的空间，下面通过Debug查看memory信息，首先Run Debug进入Debug界面，在CreateBdChain中设置断点，

../_images/image1336.png

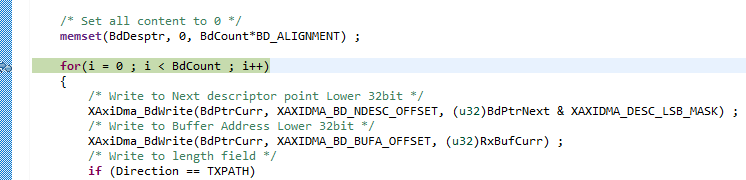

  1. 点击Resume按钮，运行至断点处

../_images/image1433.png ../_images/image1530.png

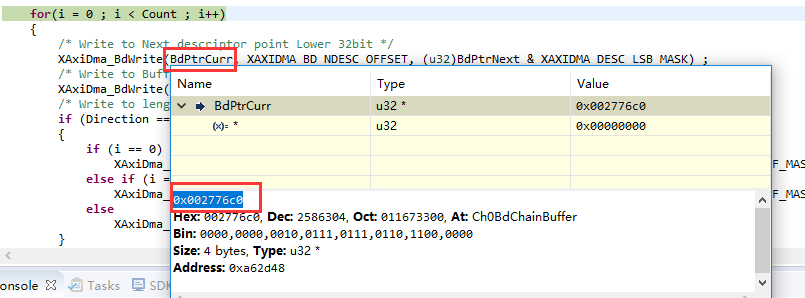

  1. 找到链表的地址

../_images/image1629.png

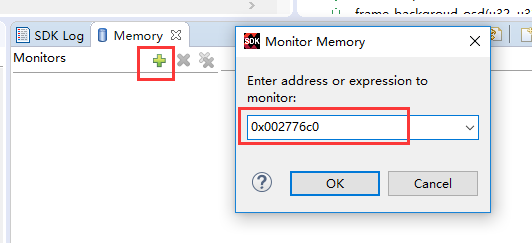

  1. 在Memory窗口点击添加按钮，填入链表地址

../_images/image1727.png

  1. 取消当前断点，再添加断点到函数结尾，再次点击Resume按钮运行到断点处

../_images/image1826.png

  1. 可以看到第一个Descriptor的NEXDESC指向下一个Descriptor地址也就是0x00277700，第一个BUFFER_ADDRESS为0x002767C0，CONTROL为0x00000280，在本实验中设置缓存空间是连续的，0x002767C0+0x00000280=0x00276A40，也就是下一个的BUFFER_ADDRESS，用户也可以设置为不连续的空间。

../_images/image1925.png

  1. 最后一个Descriptor的NEXDESC指向第一个Descriptor的地址

../_images/image2022.png

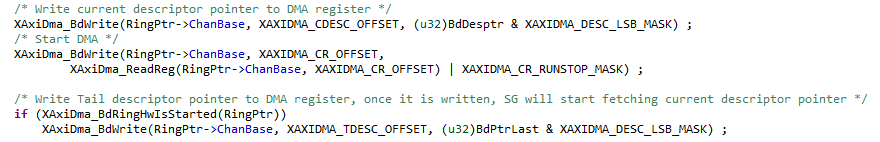

  1. 以上是Buffer Descriptor的设置，下是开始配置寄存器启动SG DMA，采用Bd_Start函数，只需要写CURDESC，DMACR，TAILDESC寄存器即可。

../_images/image2129.png

  1. 可以在逻辑分析仪中看到M_AXI_SG总线波形，有四次读操作

../_images/image2227.png

放大之后可看到读的是链表的内容。

../_images/image2326.png

  1. 在一个package传输结束后，DMA会通过M_AXI_SG向链表STATUS写入信息，可以在看到第一个Descriptor的值为0x88000280，RXSOF为1，也就是包的起始

../_images/image2425.png

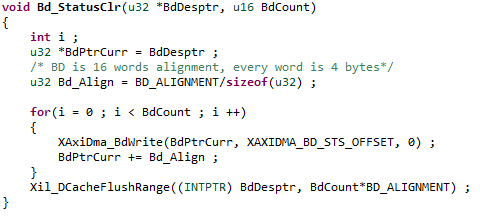

  1. 每次处理完数据后，需要清除状态，也就是STATUS内容，程序中用Bd_StatusClr函数

../_images/image2522.png

本章小节#

Scatter/Gather DMA模式需要理解的内容比较多，首先是链表的生成，需要分清链表和DMA寄存器的区别，用户可在此实验基础上向不同地址空间写入数据，灵活运用SG DMA模式。

在例程中同样给大家提供了TXPATH的SG DMA使用，基于AN108的DAC实验，在学完本实验后理解起来会更简单，在此不再详述。

同样也准备了AD7606对应的SG工程，供大家参考。
