Linux下开发PCIe

Linux下开发PCIe#

PCIe驱动和上位机测试文件都位于“PCIe”文件夹

虚拟机下无法开发PCIe，所以这里我们专门找一台电脑用于测试。本实验要求有Linux系统使用基础，如果不会使用Linux，可跳过本章。

电脑主板配置#

配置说明#

PCIE板卡，在Linux下需要安装驱动。不幸的是，支持uefi的电脑，开启secure boot后，内核将只允许加载带有公钥的合法签名模块。

这里我们自己编译的驱动（xdma.ko）,并没有签名，所以在安装系统之前，关闭该功能。

配置方法#

下面我们将以华硕主板为例，介绍如何关闭secure boot功能

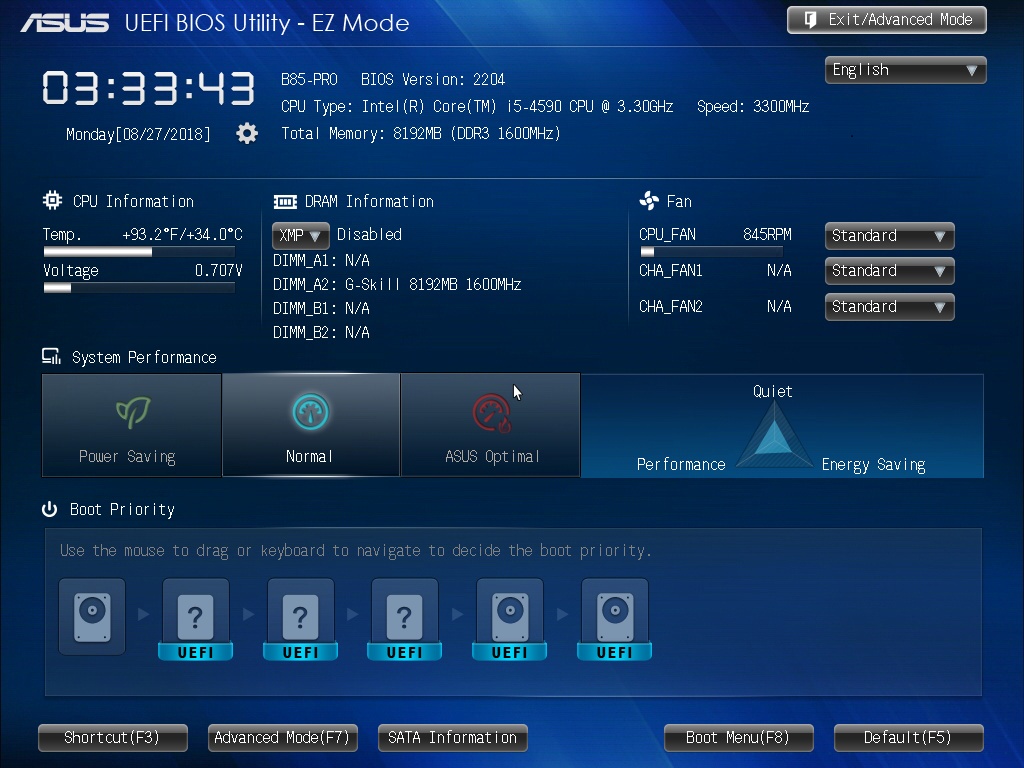

  1. 电脑重启后，F2进入BIOS设置界面

../_images/image11.jpeg

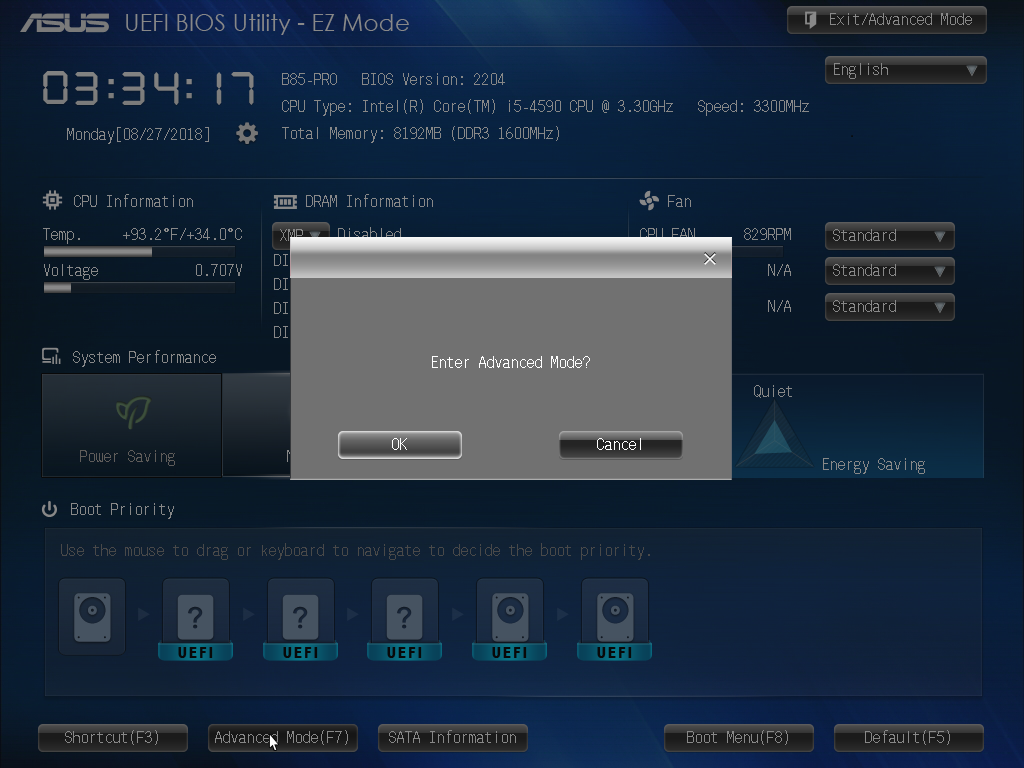

  1. 点击“Advanced Mode(F7)”，并点击”OK“按钮确定

../_images/image2153.png

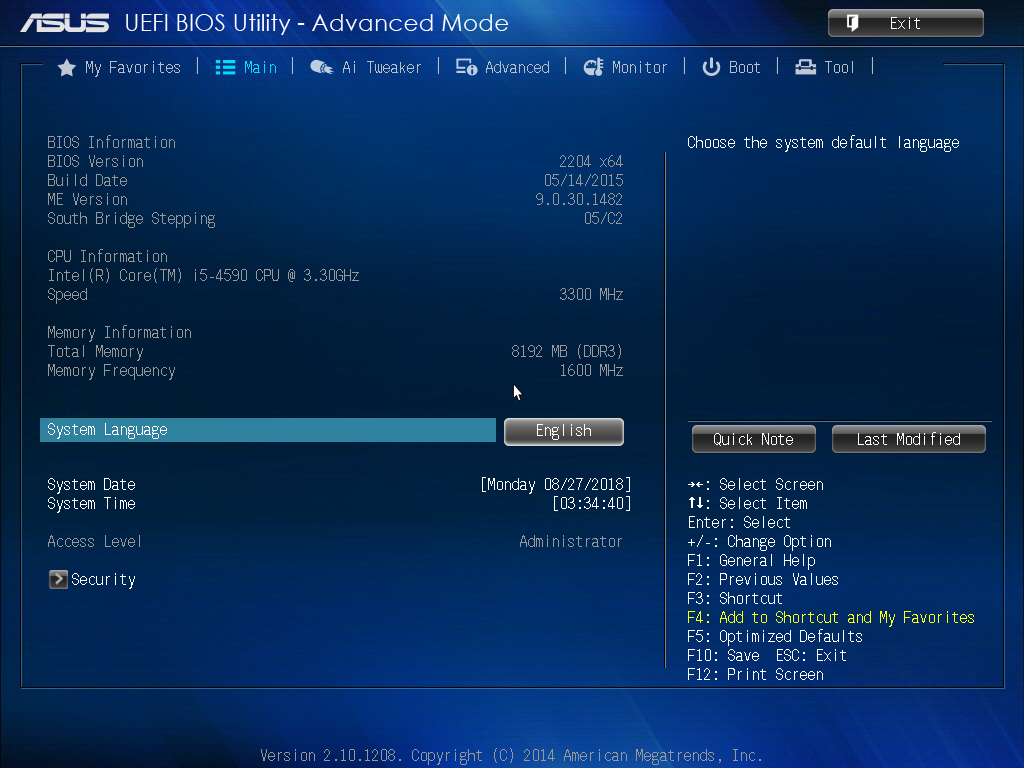

  1. 进入高级设置界面

../_images/image3135.png

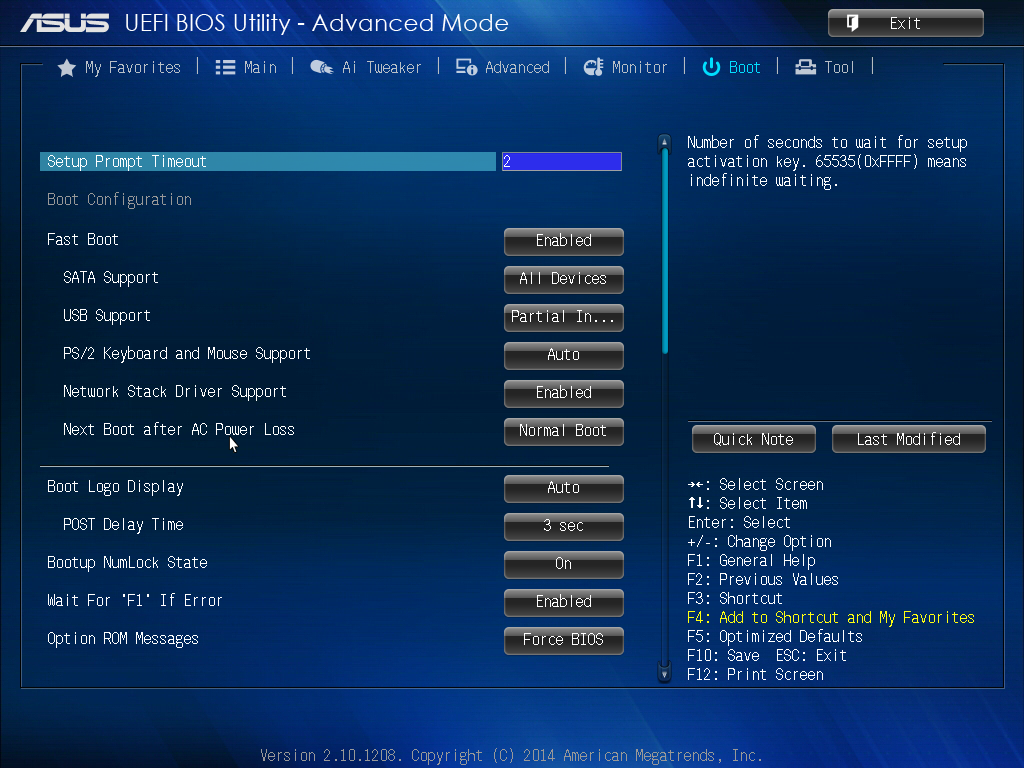

  1. 选择“Boot”标签

../_images/image4102.png

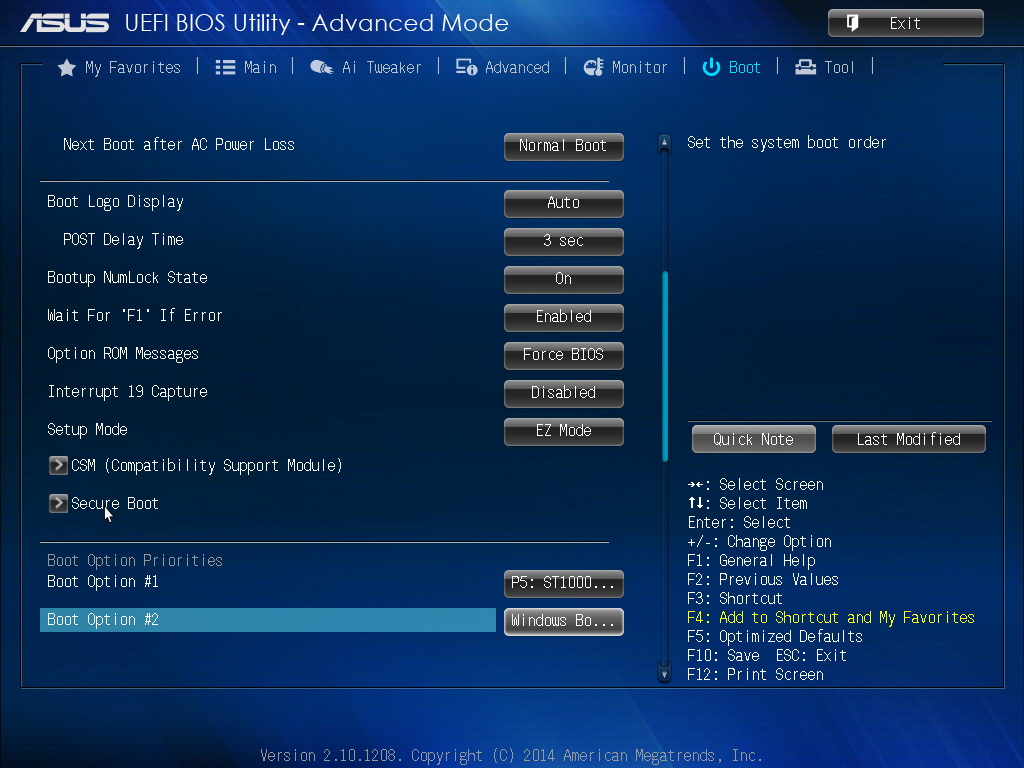

  1. 下拉滚动条，可看到“Secure Boot”选项

../_images/image585.png

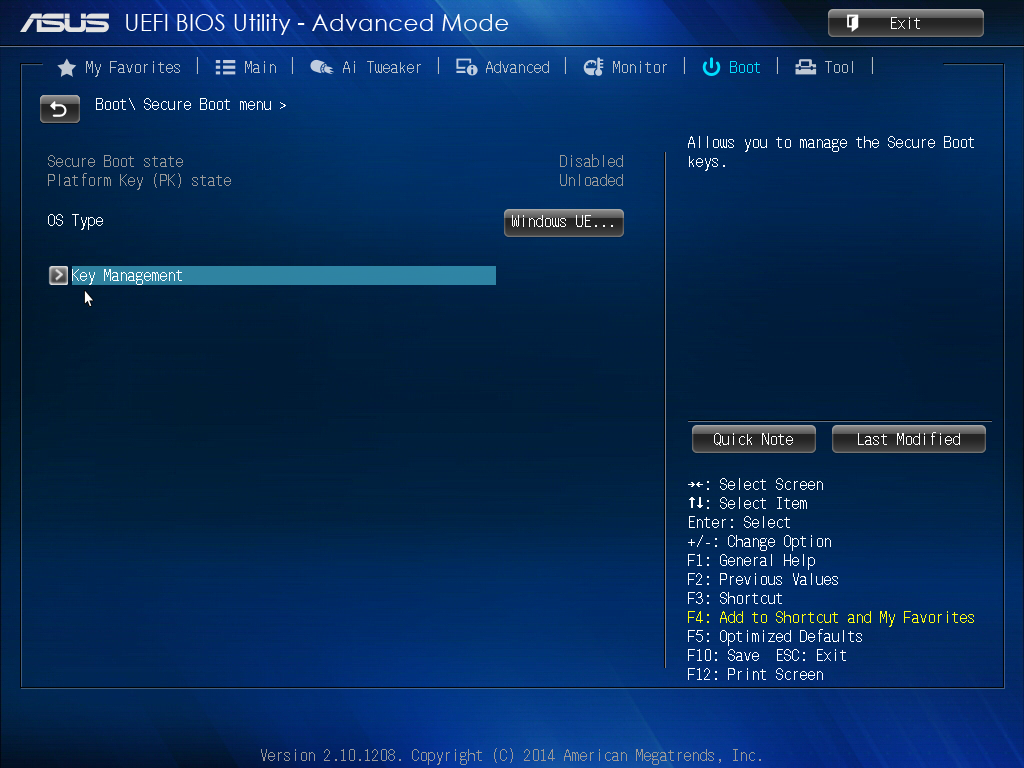

  1. 点击进入

../_images/image673.png

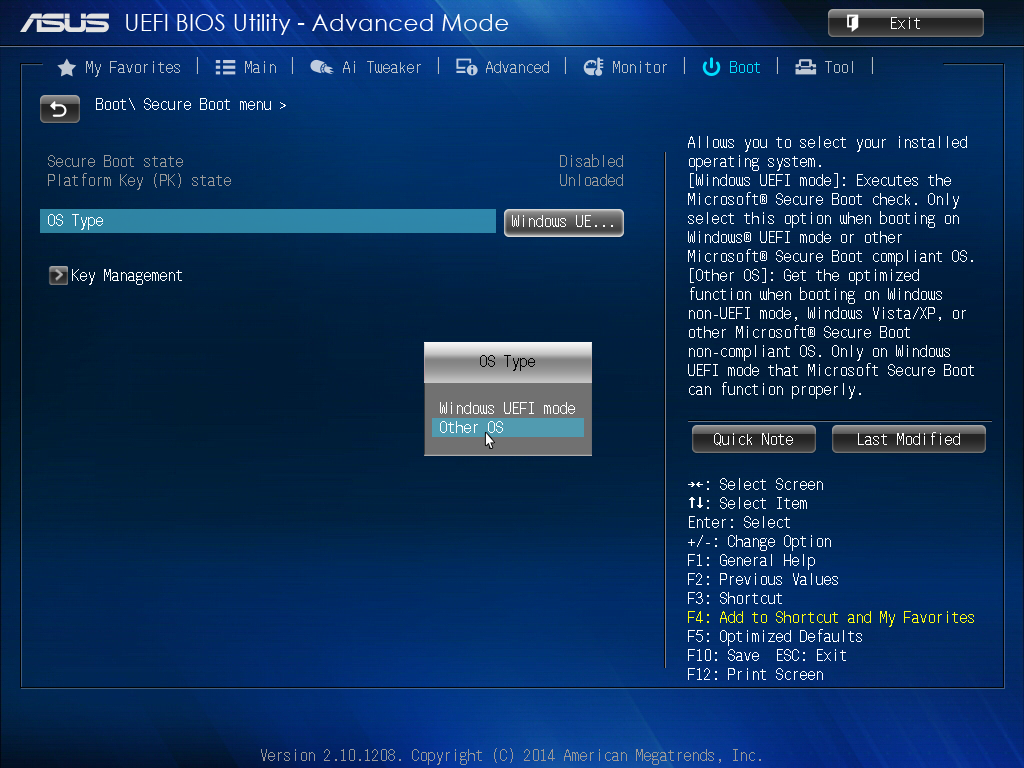

  1. 重新选择“OS Type”为“Other OS”

../_images/image768.png

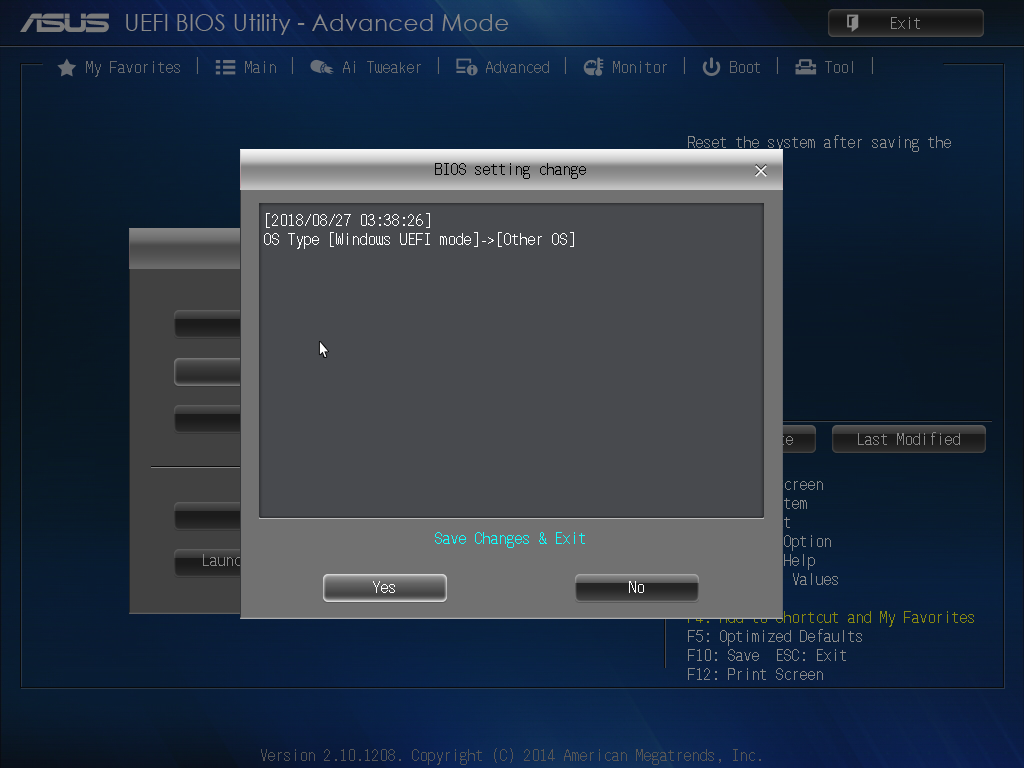

  1. 退出保存即可

../_images/image859.png

Linux系统安装#

这里我们选择ubuntu 16.04 LTS进行安装，安装方法不再描述。

文件准备#

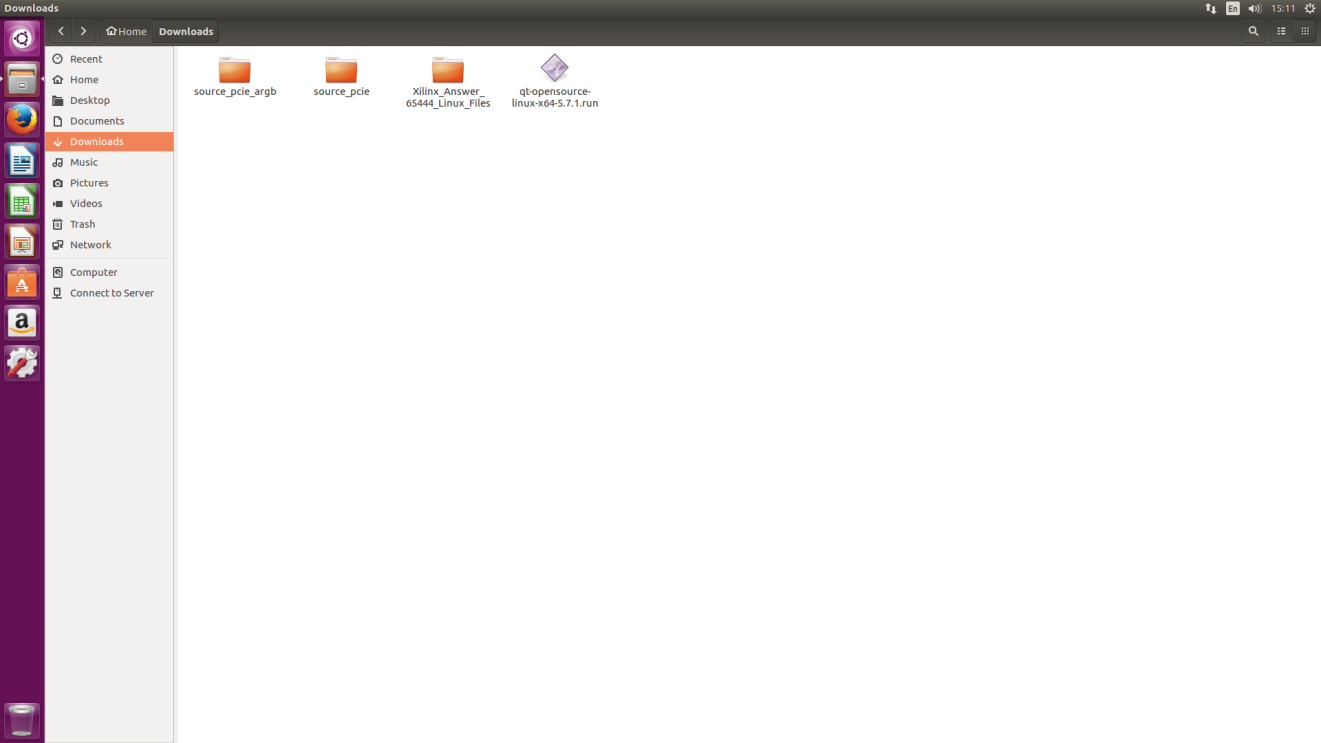

使用u盘将驱动源文件“Xilinx_Answer_65444_Linux_Files“、应用程序源文件、QT安装程序拷入系统

../_images/image952.png

打开虚拟终端#

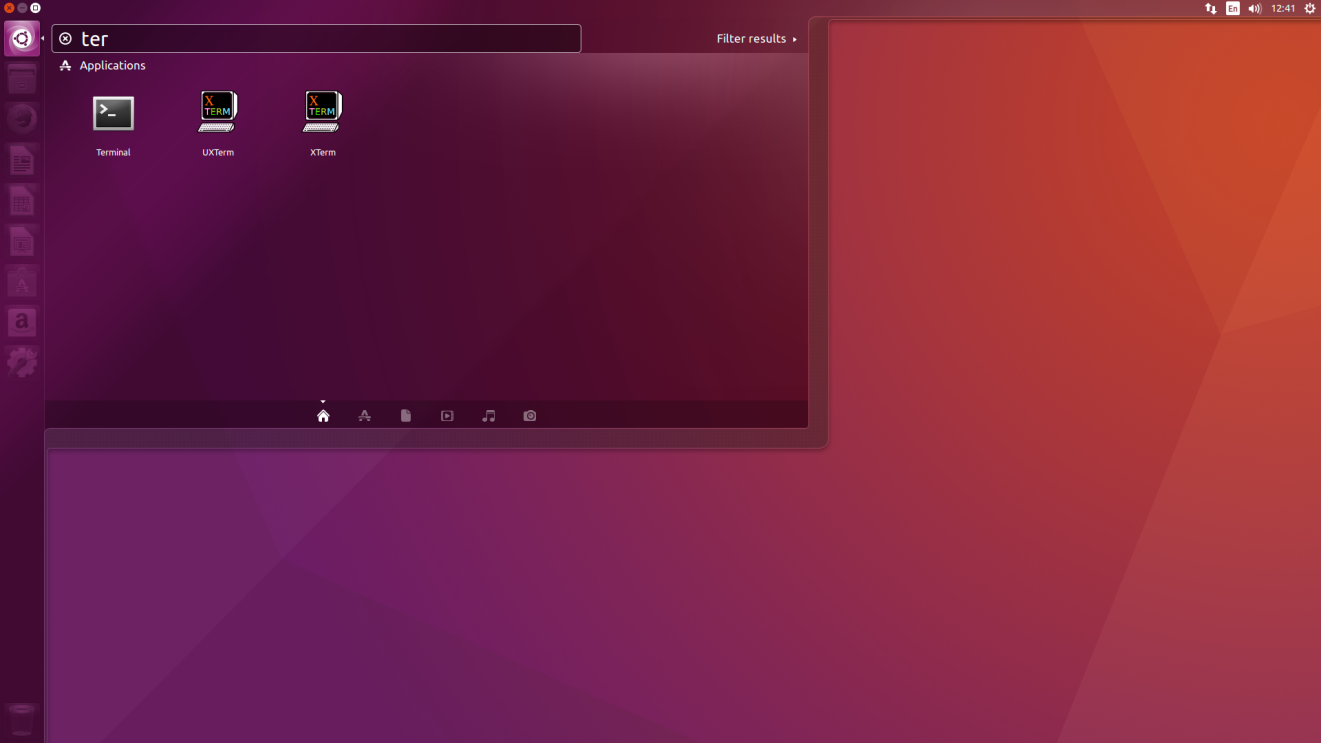

  1. 按键盘上的Windows键，即可弹出应用程序搜索页面。输入”ter”即可看到虚拟终端的图标

../_images/image1051.png

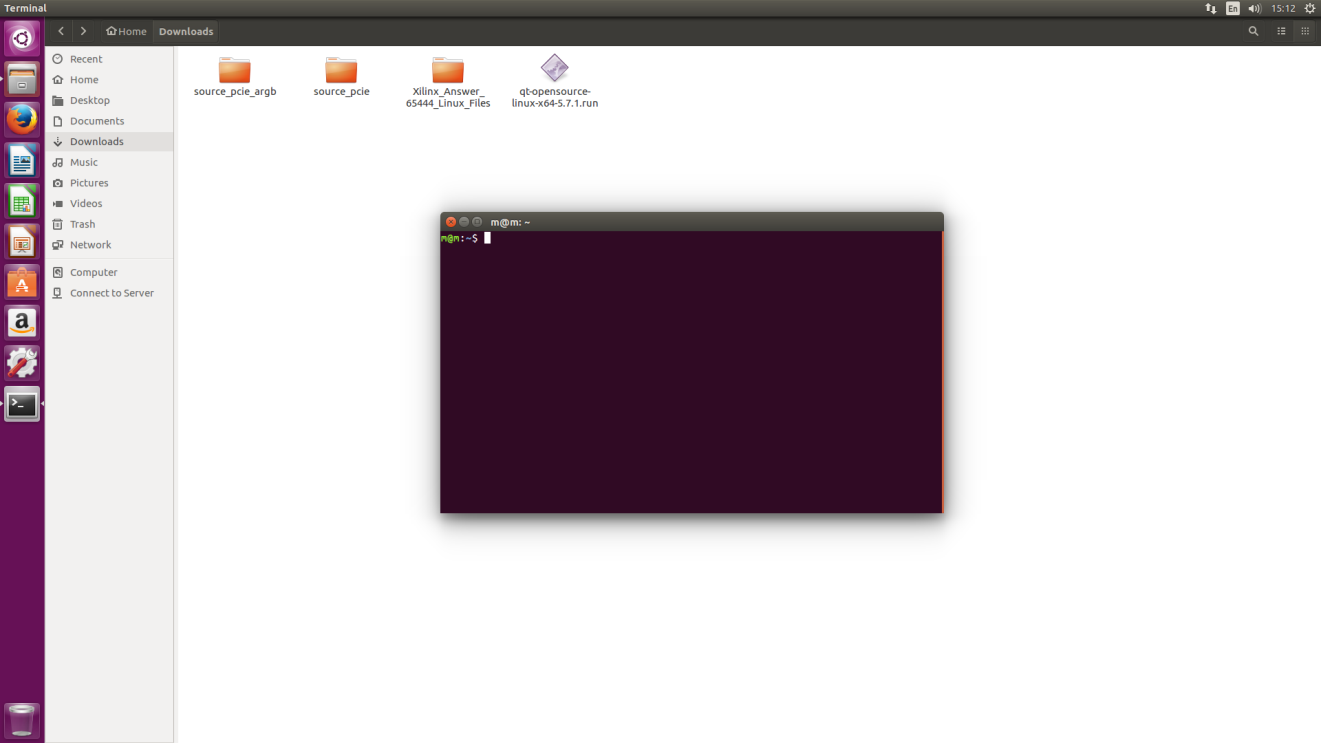

  1. 点击搜索出的第一个图标，打开终端

../_images/image1177.png

驱动安装#

驱动编译#

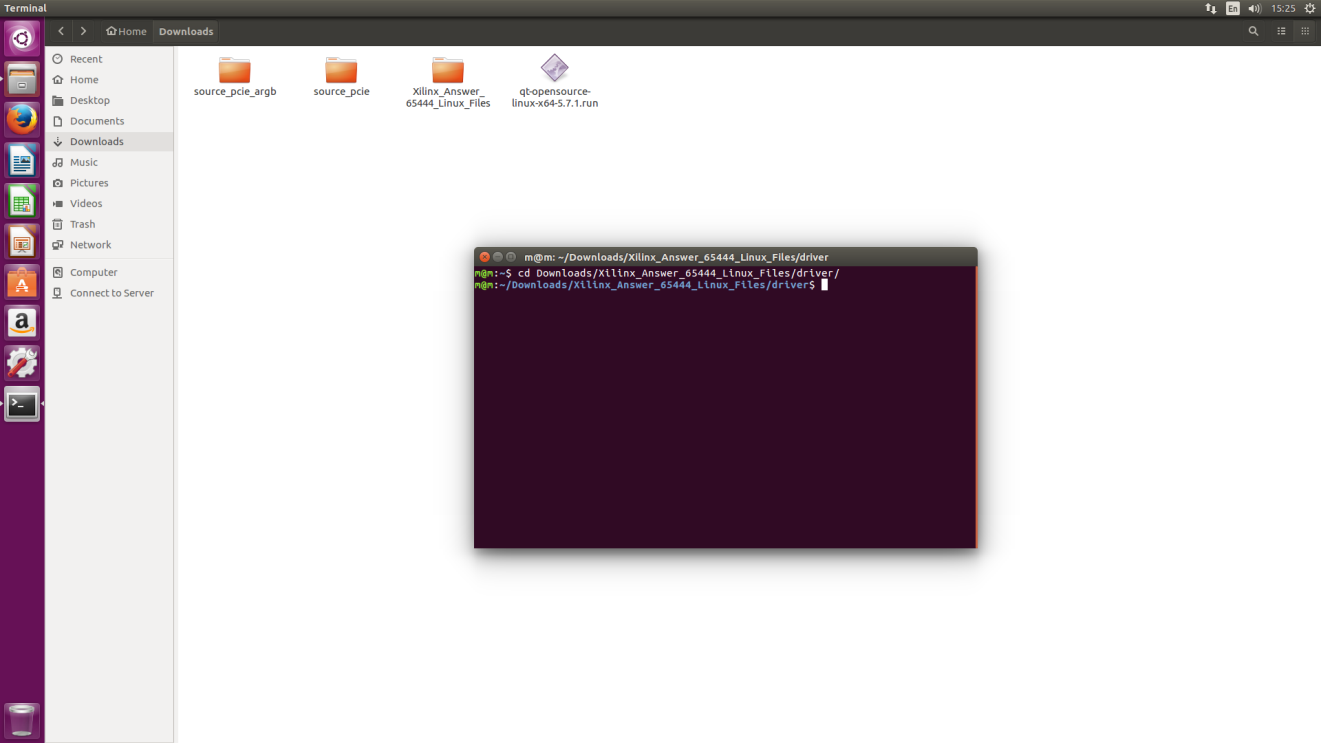

  1. 输入“cd + 目录”并敲回车，进入驱动文件所在目录

../_images/image1248.png

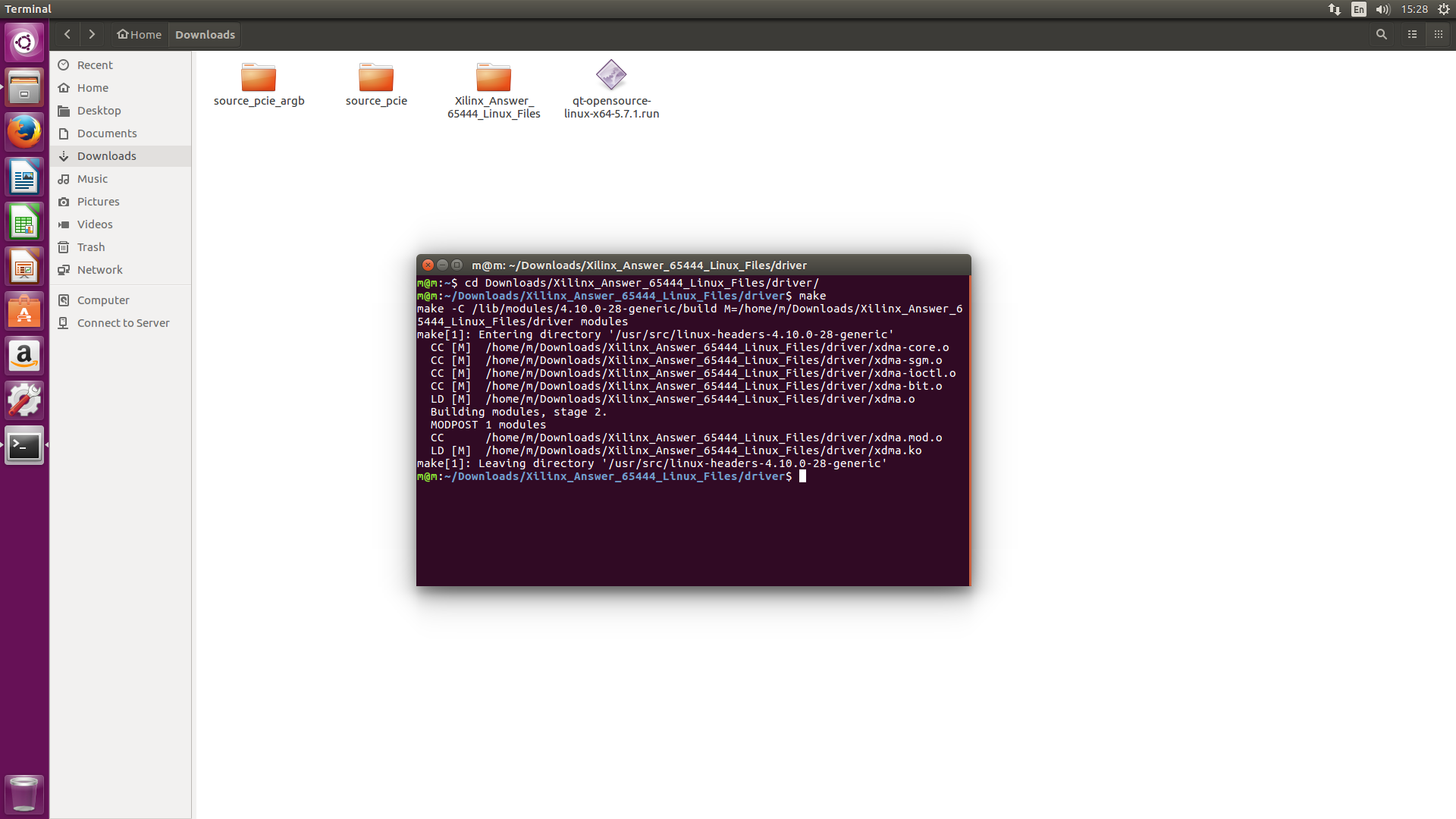

  1. 输入”make”并敲回车，等待编译完成

../_images/image1346.png

驱动加载#

  1. 输入”cd ../tests”并敲回车

  2. 输入”chmod +x load_driver.sh”并敲回车

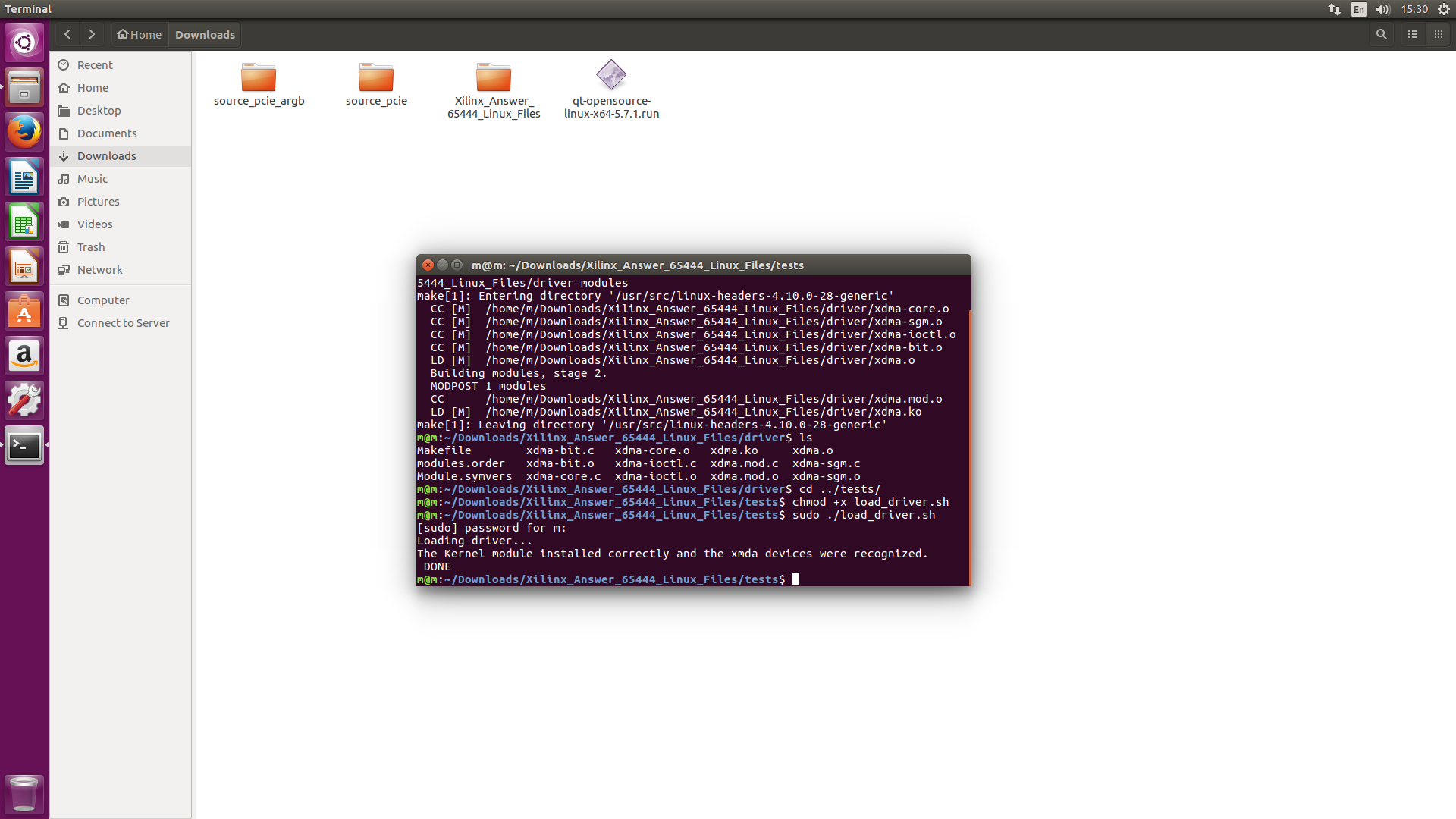

  3. 输入”sudo ./load_driver.sh”并敲回车,驱动加载成功后，提示如下

../_images/image1442.png

Qt软件安装#

库安装#

  1. 保证ubuntu系统可以连接网络

  2. 更新源列表

sudo apt-get update

  1. 安装必要的库

sudo apt-get install mesa-common-dev libgl1-mesa-dev libglu1-mesa-dev freeglut3-dev

Qt软件安装#

  1. 进入Qt安装程序所在目录

cd ~/Download

  1. 添加运行权限

chmod +x qt-opensource-linux-x64-5.7.1.run

  1. 运行安装程序

./ qt-opensource-linux-x64-5.7.1.run

  1. 按照提示完成安装

应用程序运行#

  1. 修改设备节点权限

sudo chmod 777 /dev/ *

  1. 打开Qt，按键盘windows键，在弹出的搜索框中输入Qt。点击Qt图标即可

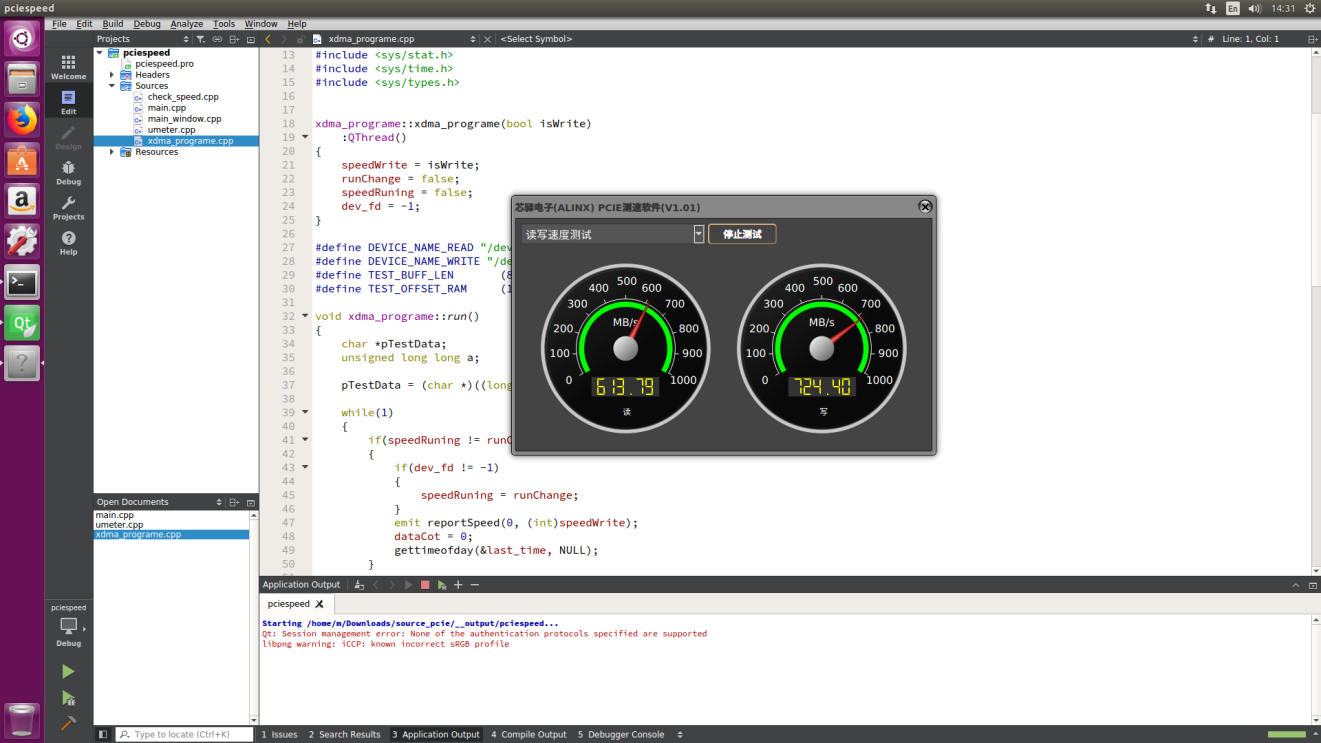

测速软件#

程序功能和Windows版本完全相同，不再复述。

../_images/image1539.png

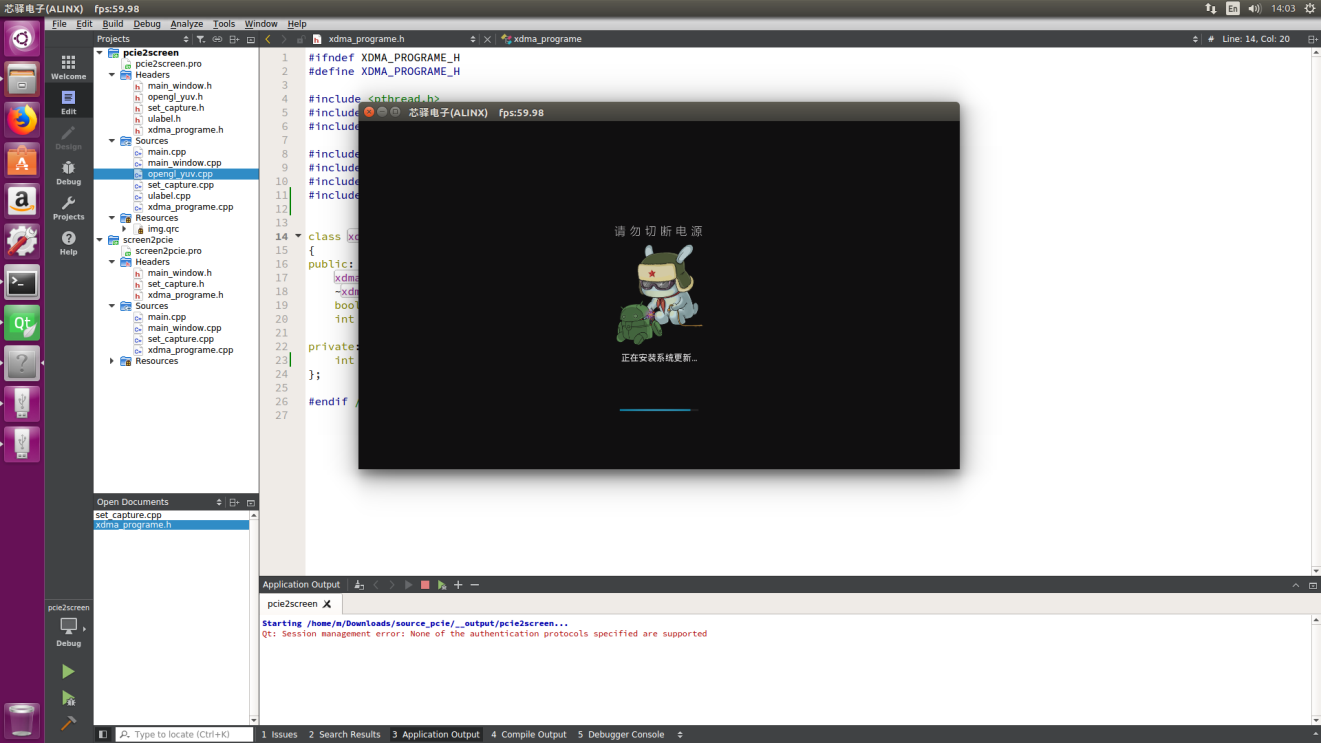

读应用#

程序功能和Windows版本完全相同，不再复述。

../_images/image1638.png

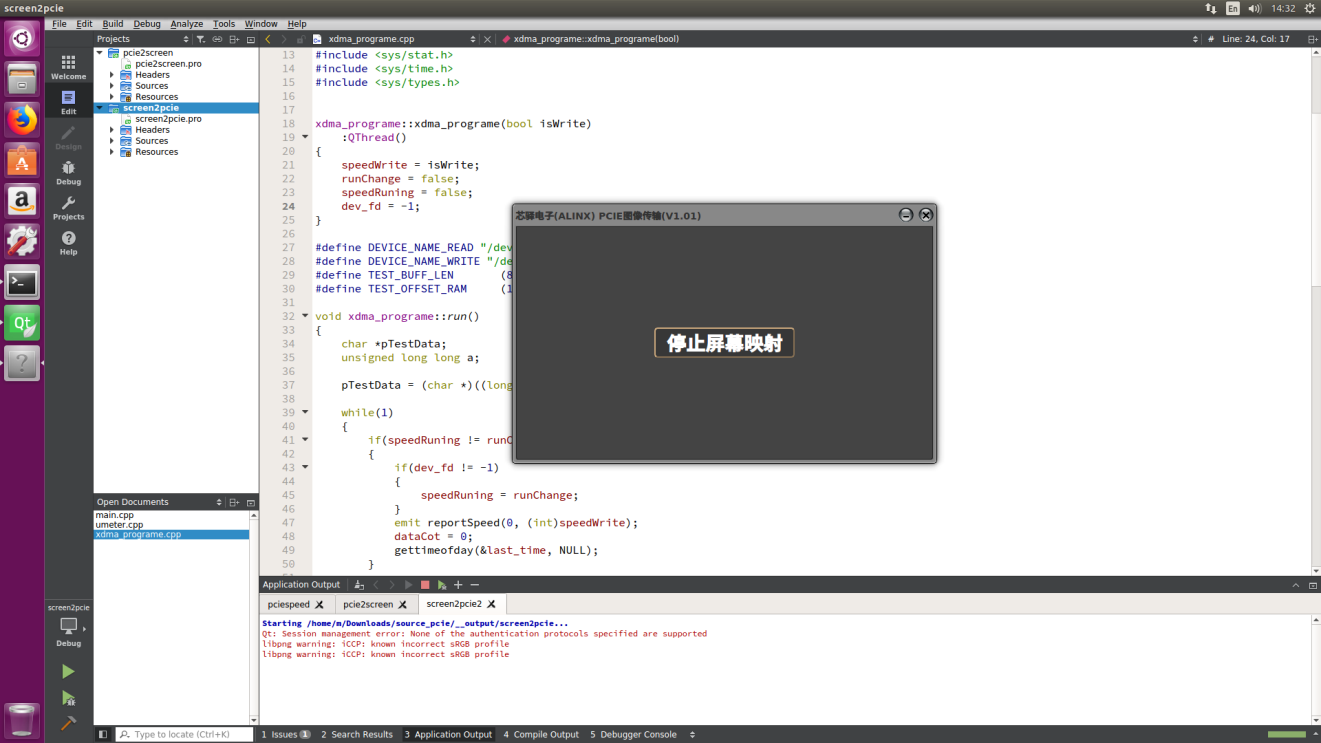

写应用#

程序功能和Windows版本完全相同，不再复述。

../_images/image1736.png
