HDMI视频输入到PCIe捕捉显示

HDMI视频输入到PCIe捕捉显示#

实验VIvado工程为“pcie_hdmi_inout”。

上面的实验中我们尝试到了PCIe高速传输视频，完成了抓取电脑桌面到HDMI输出的显示，本实验在上面的实验基础上加入HDMI视频输入捕捉的功能。

Vivado硬件功能#

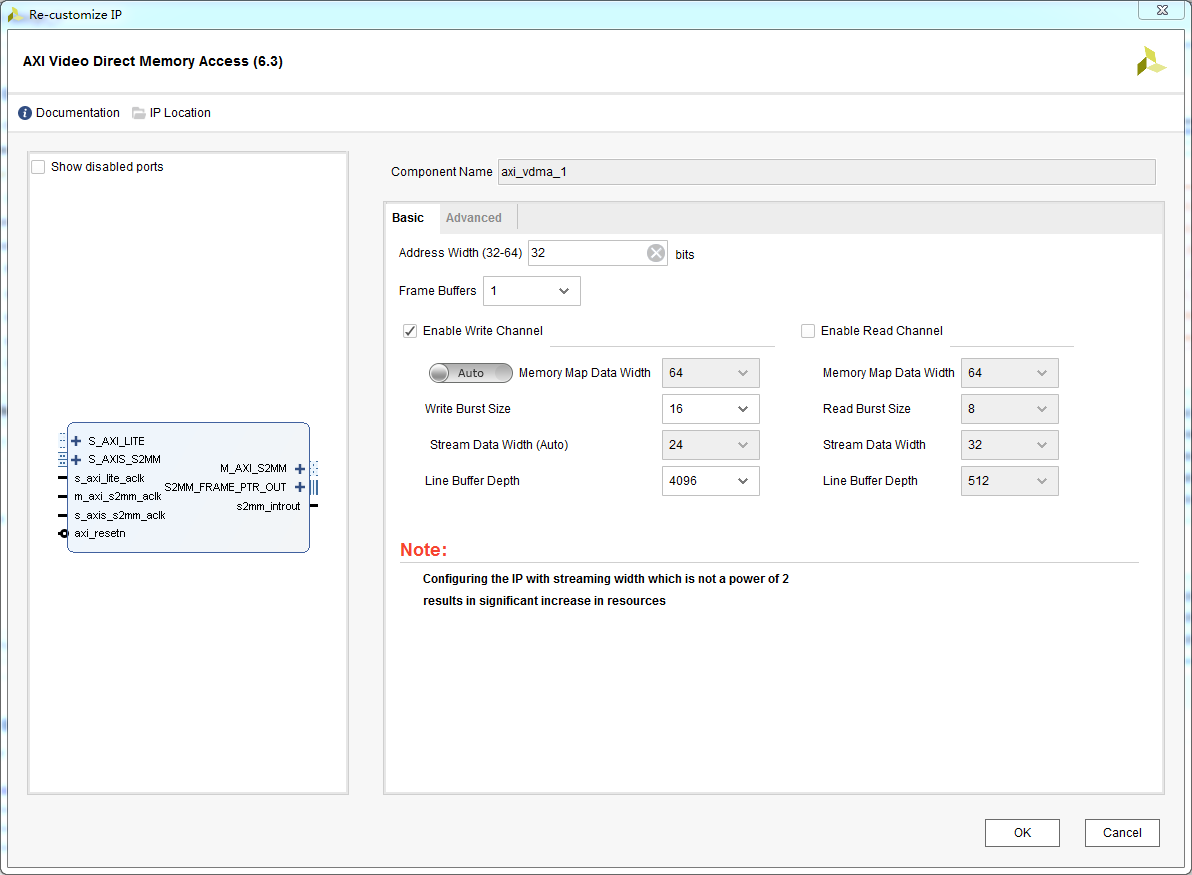

在上面的实验基础上，添加一个VDMA用于HDMI视频的输入。

../_images/image1176.png

Vitis软件#

HDMI接口芯片和VDMA都需要初始化，Vitis软件完成这些初始化工作，和前面的实验一样，用于显示的缓存地址固定为512M，并且把输入VDMA的缓冲区地址也设置为512M，这样HDMI输入视频数据会写入到地址为512M的区域，使用PCIe上位机软件，不同读取PS端ddr的视频内容，然后在电脑上使用OPENGL渲染成视频。

下载调试#

  1. 建立FSBL

  2. 合成BOOT.bin

  3. 烧写BOOT.bin到QSPI flash

  4. 板卡设置为 QSPI 启动，连接HDMI输出到HDMI显示器，HDMI输入连接到HDMI视频源

  5. 开发板插入机箱，电脑开机后，HDMI输出会显示HDMI输入的内容

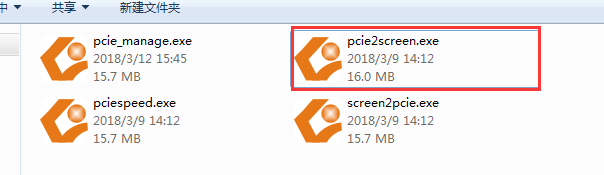

  6. 运行上位机软件pcie2screen.exe

../_images/image2152.png

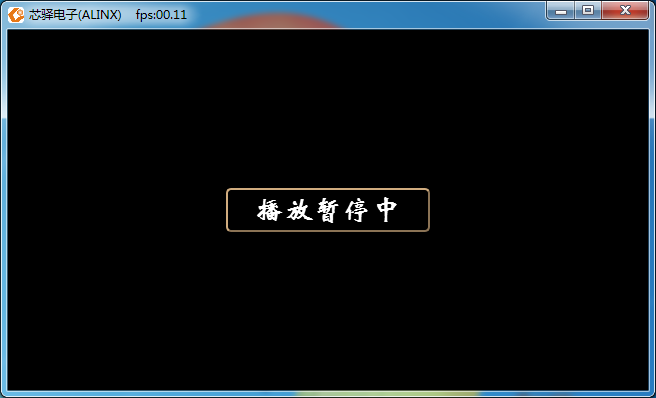

  1. 打开上位机以后可以看到软件暂停播放

../_images/image3134.png

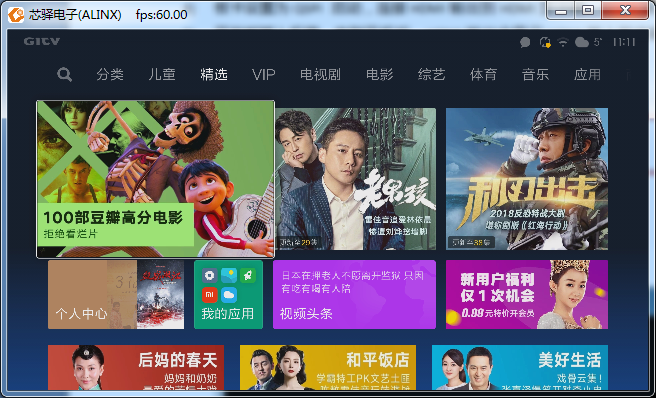

  1. 点击中间的按钮，开始播放HDMI输入视频源的视频

../_images/image4101.png
