AXI DMA读写测试

AXI DMA读写测试#

例程相关文件夹：sg_dma_test

Vivado工程在vivado.zip压缩包中：sg_dma_test

在前面的SDK裸机例程中我们大量讲解了如何使用DMA，现在我们要在Linux下使用DMA，需要说明的是，这里使用的DMA支持“Scatter Gather”，也就是SG-DMA。Xilinx提供了DMA驱动和DMA测试程序，测试程序也是一个驱动，从这可以看出，如果要使用DMA，就算有了DMA驱动，我们还是要开发一个DMA驱动客户端，称为DMA client，所以DMA的使用是有一定的门槛，对于Linux门外汉来说非常有挑战。

vivado工程#

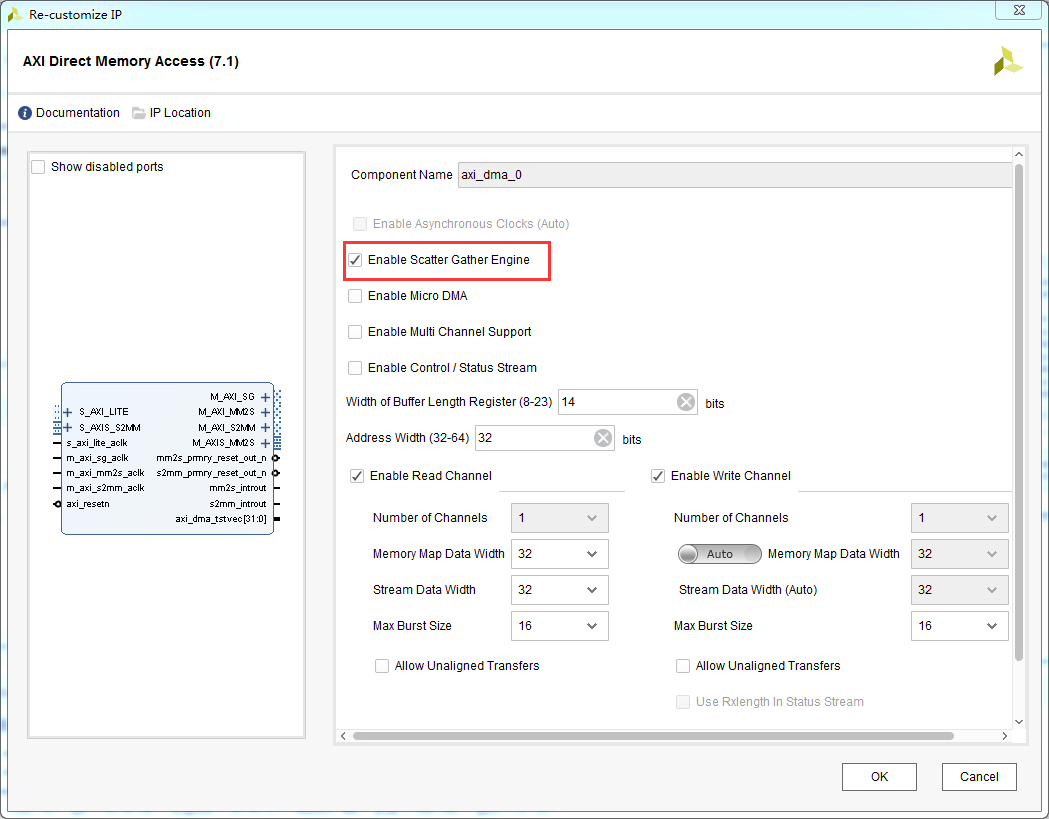

  1. 和SDK下测试DMA类似，添加DMA的IP，选择“Enable Scatter Gather Engine”

../_images/image1202.png

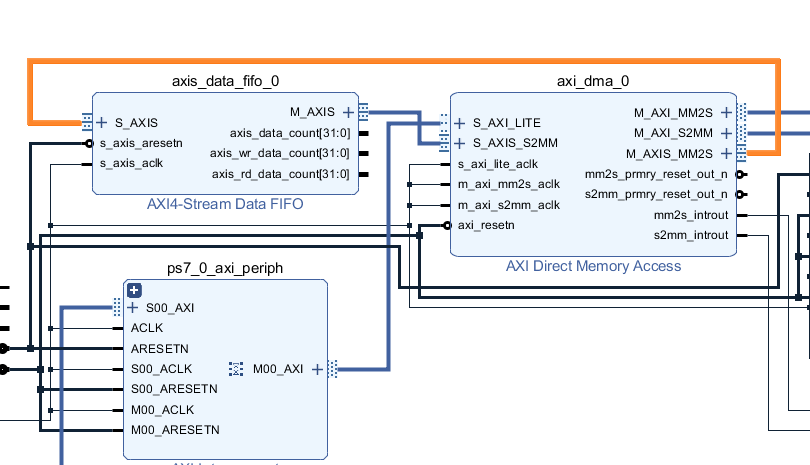

  1. 添加一个“AXI4-Stream Data FIFO”，然后将DMA的MM2S（读端口）和S2MM（写端口）端口连接，组成一个读写环路，用于测试DMA功能。

../_images/image2173.png

petalinux工程配置#

  1. 使用Vivado工程导出的xsa文件创建petalinux工程

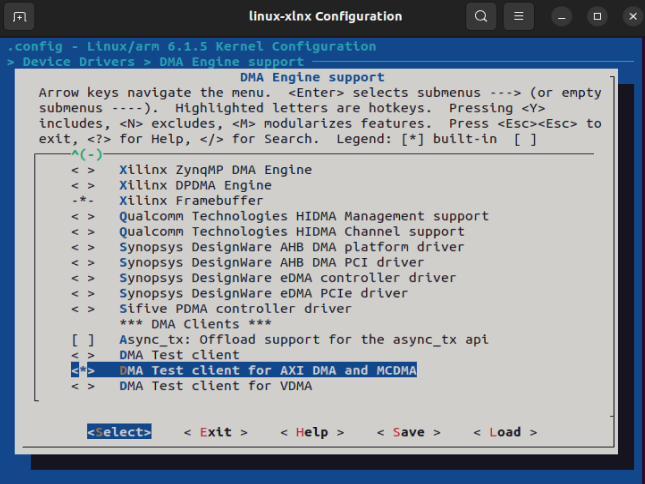

  2. 配置DMA测试客户端驱动，在Device Drivers > DMA Engine support > Xilinx DMA Engines中使能DMA Test client for AXI DMA

../_images/image3153.png

  1. 修改设备树，将petalinux工程中的system-user.dtsi文件修改如下

/include/ “system-conf.dtsi”

/ {

axidmatest_0: axidmatest {

compatible =”xlnx,axi-dma-test-1.00.a”;

dmas = <&axi_dma_0 0

&axi_dma_0 1>;

dma-names = “axidma0”, “axidma1”;

} ;

};

运行测试#

  1. 编译生成BOOT.BIN和image.ub

  2. 将BOOT.BIN和image.ub复制到sd卡中，开发板sd卡模式启动运行

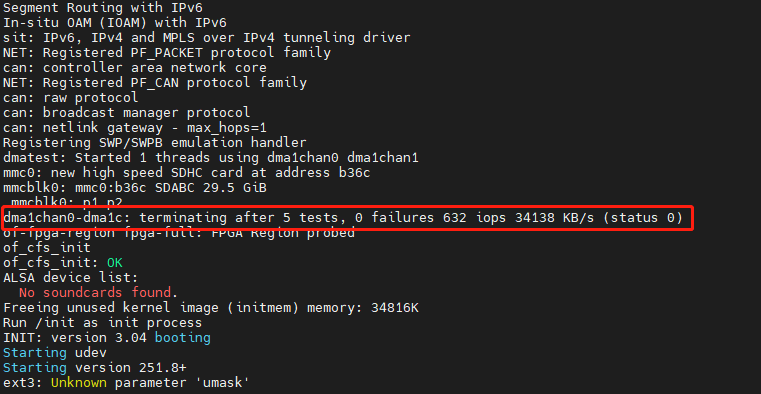

  3. 测试结果可以看到，DMA读写环通测试5次，没有错误

dma1chan0-dma1c: terminating after 5 tests, 0 failures 632 iops 34138 KB/s (status 0)
../_images/image4125.png
