FPGA片内ROM测试实验#

实验Vivado工程为“rom_test”。

FPGA本身是SRAM架构的，断电之后，程序就消失，那么如何利用FPGA实现一个ROM呢，我们可以利用FPGA内部的RAM资源实现ROM，但不是真正意义上的ROM，而是每次上电都会把初始化的值先写入RAM。本实验将为大家介绍如何使用FPGA内部的ROM以及程序对该ROM的数据读操作。

实验原理#

Xilinx在VIVADO里为我们已经提供了ROM的IP核,我们只需通过IP核例化一个ROM，根据ROM的读时序来读取ROM中存储的数据。实验中会通过VIVADO集成的在线逻辑分析仪ila，我们可以观察ROM的读时序和从ROM中读取的数据。

程序设计#

创建ROM初始化文件#

既然是ROM，那么我们就必须提前给它准备好数据，然后在FPGA实际运行时，我们直接读取这些ROM中预存储好的数据就行。Xilinx FPGA的片内ROM支持初始化数据配置。如下图所示，我们可以创建一个名为rom_init.coe的文件，注意后缀一定是“.coe”，前面的名称当然可以随意起。

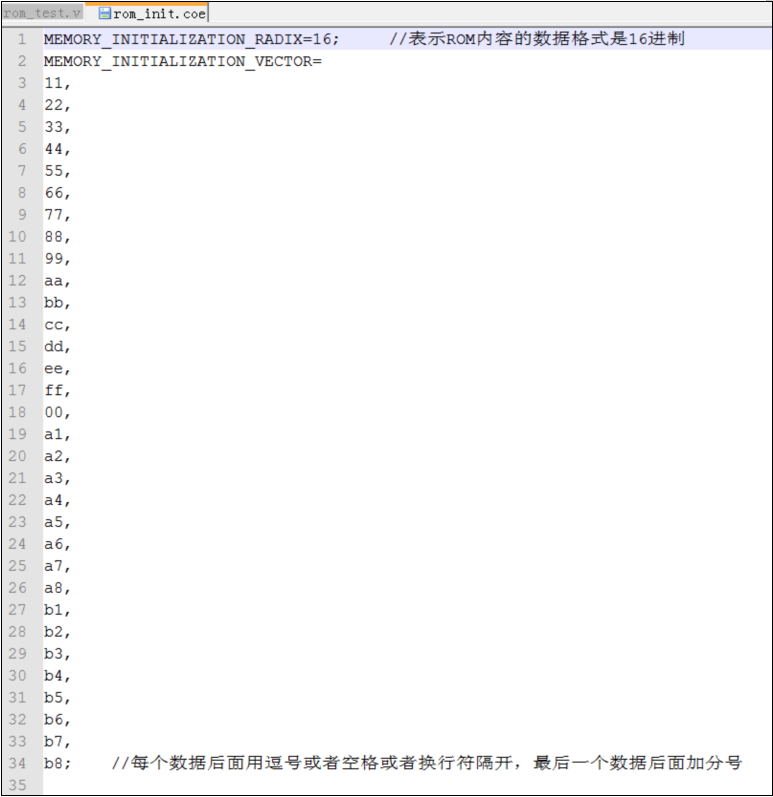

ROM初始化文件的内容格式很简单, 如下图所示。第一行为定义数据格式, 16代表ROM的数据格式为16进制。从第3行开始到第34行，是这个32*8bit大小ROM的初始化数据。每行数字后面用逗号，最后一行数字结束用分号。

rom_init.coe编写完成后保存一下, 接下去我们开始设计和配置ROM IP核。

添加ROM IP核#

在添加ROM IP之前先新建一个rom_test的工程, 然后在工程中添加ROM IP，方法如下：

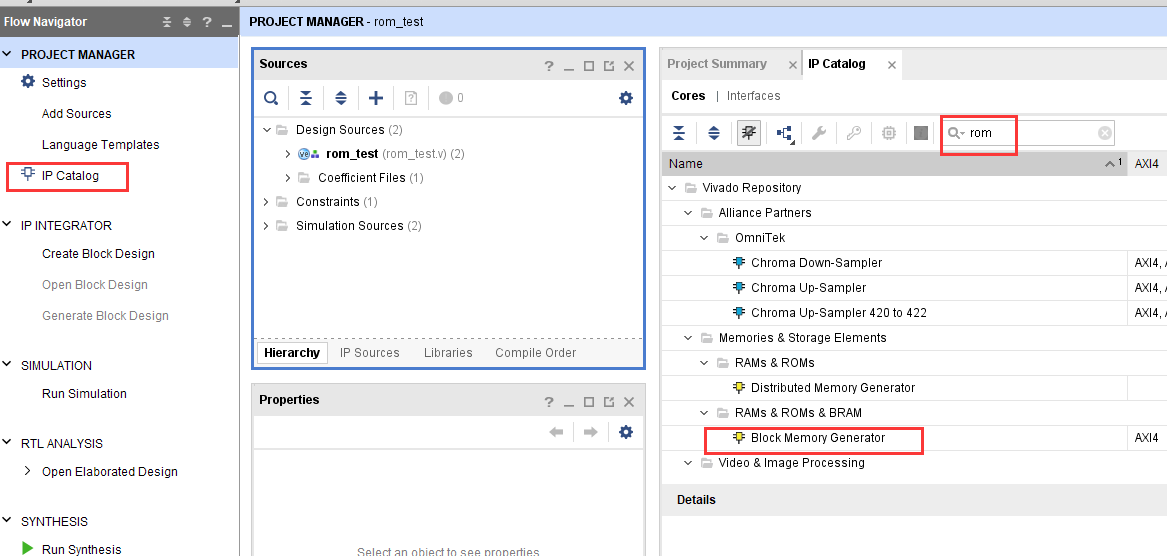

点击下图中IP Catalog，在右侧弹出的界面中搜索rom，找到Block Memory Generator,双击打开。

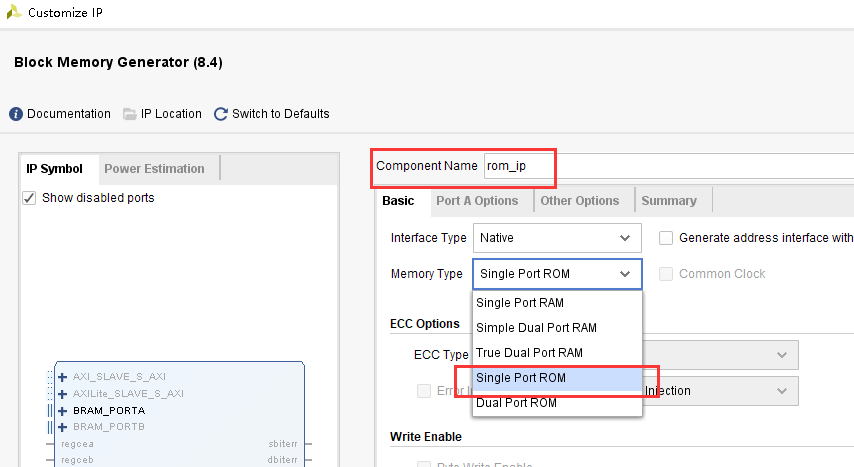

将Component Name改为rom_ip,在Basic栏目下，将Memory Type改为Single Prot ROM。

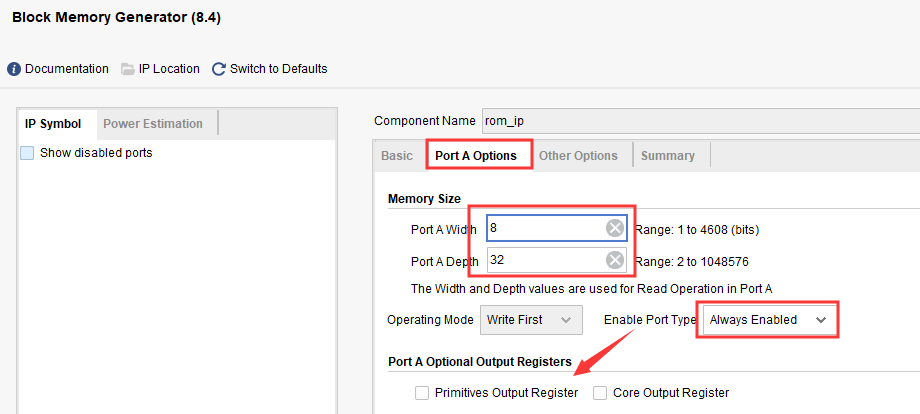

切换到Port A Options栏目下，将ROM位宽Port A Width改为8，将ROM深度Port A Depth改为32，使能管脚Enable Port Type改为Always，并取消Primitives Output Register

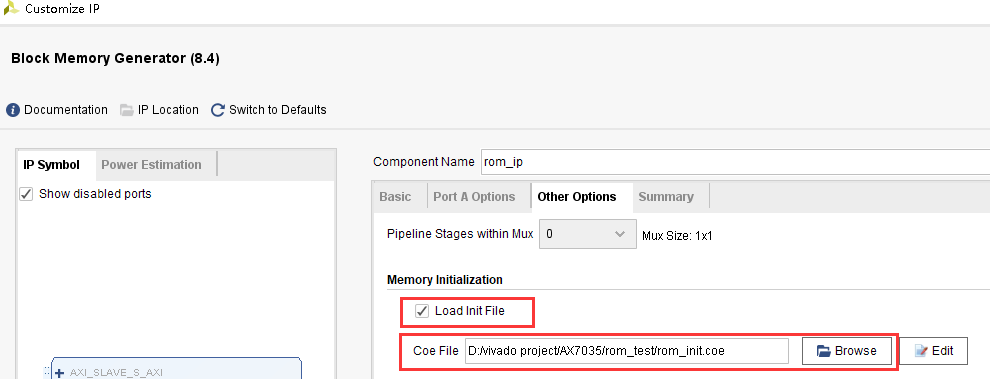

切换到Other Options栏目下，勾选Load Init File，点击Browse，选中之前制作好的.coe文件。

点击ok，点击Generate生成ip核。

ROM测试程序编写#

ROM的程序设计非常简单, 在程序中我们只要每个时钟改变ROM的地址, ROM就会输出当前地址的内部存储数据，例化ila，用于观察地址和数据的变化。ROM IP的实例化及程序设计如下:

`timescale 1ns / 1ps

module rom_test(
       input      sys_clk_p,            //system clock 200Mhz postive pin
    input      sys_clk_n,            //system clock 200Mhz negetive pin
       input rst_n             //复位，低电平有效
    );

wire [7:0] rom_data;     //ROM读出数据
reg     [4:0] rom_addr;      //ROM输入地址

wire sys_clk ;

IBUFDS #(
   .DIFF_TERM("FALSE"),       // Differential Termination
   .IBUF_LOW_PWR("TRUE"),     // Low power="TRUE", Highest performance="FALSE"
   .IOSTANDARD("DEFAULT")     // Specify the input I/O standard
) IBUFDS_inst (
   .O(sys_clk),  // Buffer output
   .I(sys_clk_p),  // Diff_p buffer input (connect directly to top-level port)
   .IB(sys_clk_n) // Diff_n buffer input (connect directly to top-level port)
);

//产生ROM地址读取数据
always @ (posedge sys_clk or negedge rst_n)
begin
    if(!rst_n)
        rom_addr <= 10'd0;
    else
        rom_addr <= rom_addr+1'b1;
end
//实例化ROM
rom_ip rom_ip_inst
(
    .clka   (sys_clk    ),      //inoput clka
    .addra  (rom_addr   ),      //input [4:0] addra
    .douta  (rom_data   )       //output [7:0] douta
);
//实例化逻辑分析仪
ila_0 ila_m0
(
    .clk    (sys_clk),
    .probe0 (rom_addr),
       .probe1 (rom_data)
);

endmodule

绑定引脚

##################Compress Bitstream############################
set_property BITSTREAM.GENERAL.COMPRESS TRUE [current_design]

set_property PACKAGE_PIN C8 [get_ports sys_clk_p]
set_property IOSTANDARD DIFF_SSTL15 [get_ports sys_clk_p]

create_clock -period 5.000 -name sys_clk_p -waveform {0.000 2.500} [get_ports sys_clk_p]

set_property PACKAGE_PIN AF15 [get_ports rst_n]
set_property IOSTANDARD LVCMOS33 [get_ports rst_n]

仿真#

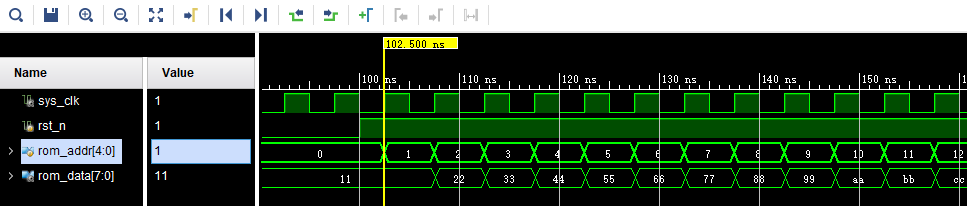

仿真结果如下，符合预期，与RAM的读取数据一样，数据也是滞后于地址一个周期。

板上验证#

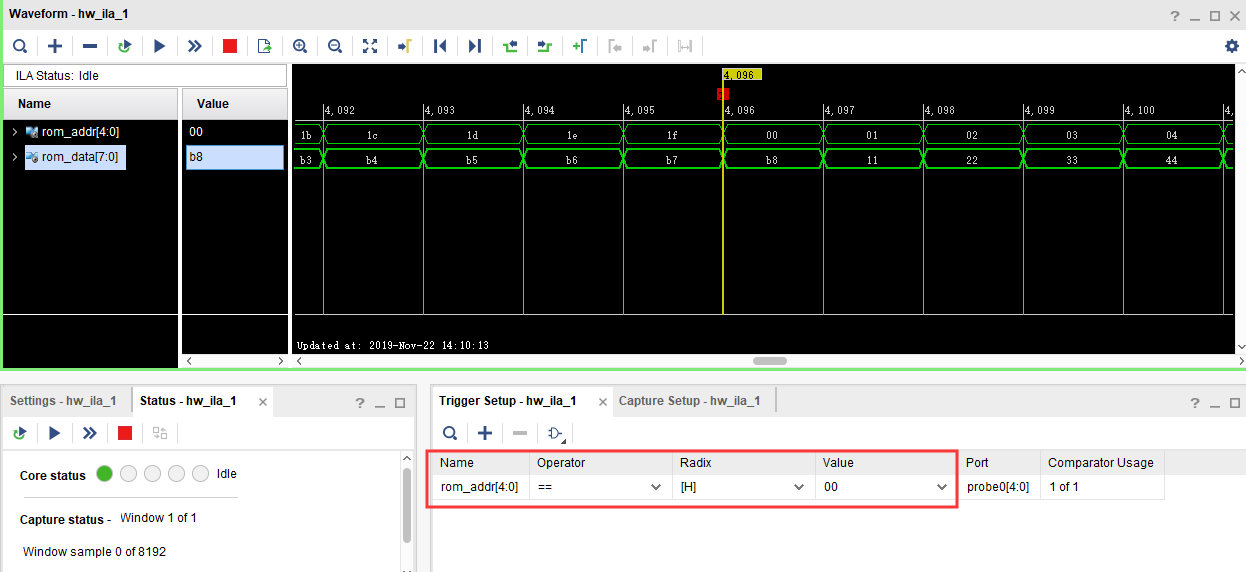

以地址0为触发条件，可以看到读取的数据与仿真一致。
