7寸液晶屏显示实验#
实验Vivado工程为“lcd7_test”。
基于HDMI输出实验，本章介绍7寸液晶屏的显示。
硬件介绍#

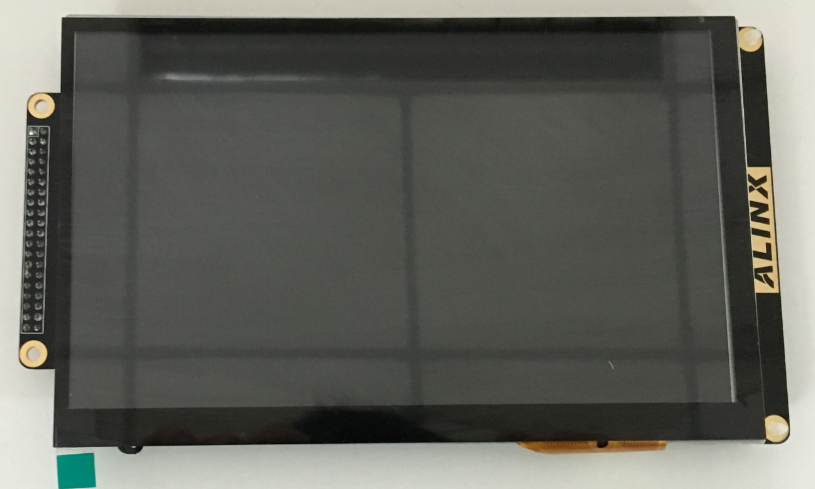

AN970 LCD触摸屏模块由TFT 液晶屏，电容触摸屏和驱动板组成，详细信息查看AN970用户手册。AN970实物照片如下：
程序设计#

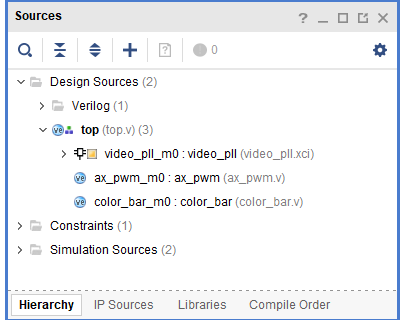

本章实验其实很简单，与HDMI显示最大的不同是不需要i2c配置，输出按照RGB即可。以下是文件结构。
同时因为液晶屏的分辨率是800x480，需要修改video_define.v的宏定义。

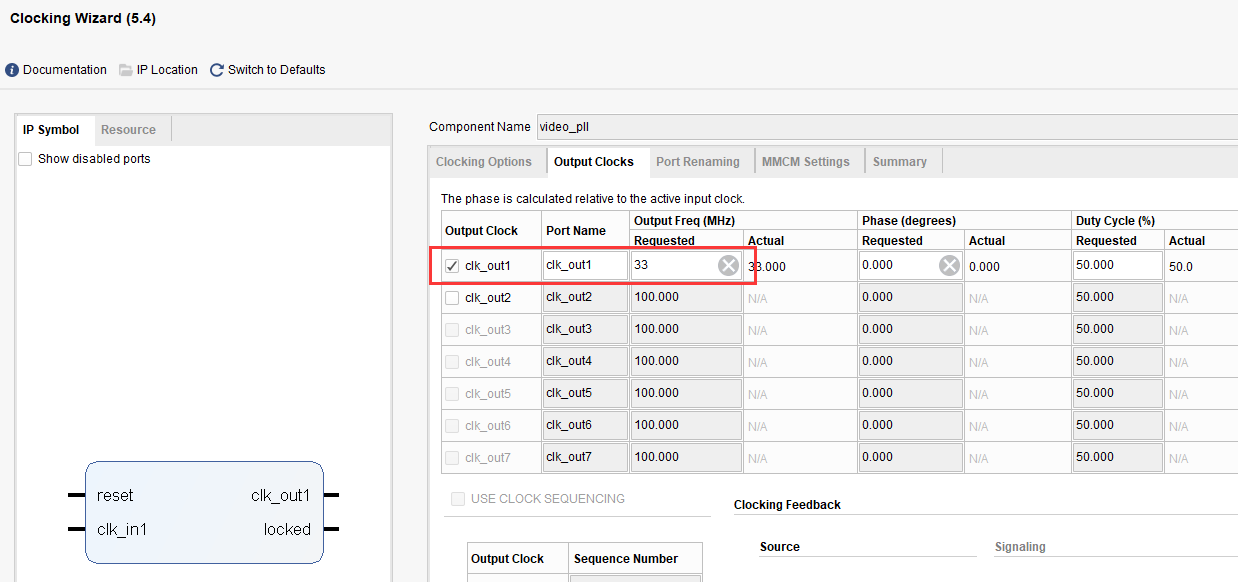

同时将PLL的输出时钟频率修改为33MHz，即800x480的像素时钟。

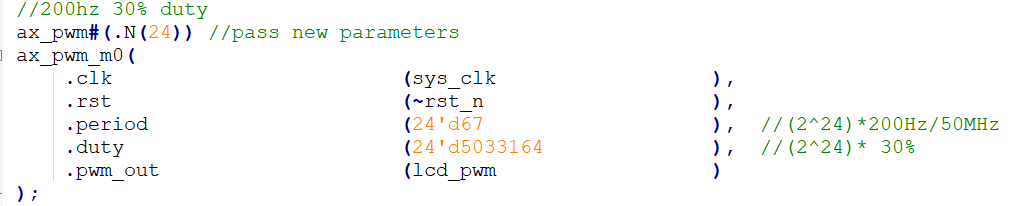

同时在top.v中例化了ax_pwm，用于调节液晶屏的亮度，设置为200Hz，30%点空比。
实验现象#

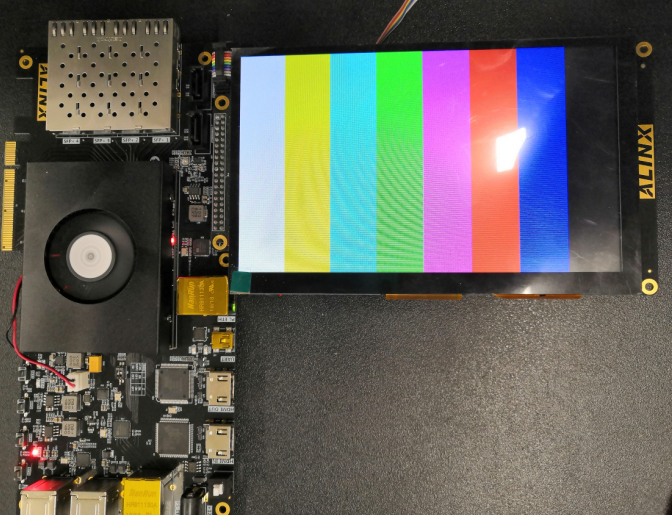

连接液晶屏到J11扩展口，下载程序，即可看到彩条显示。
同时也准备了字符显示和RTC显示的例程：

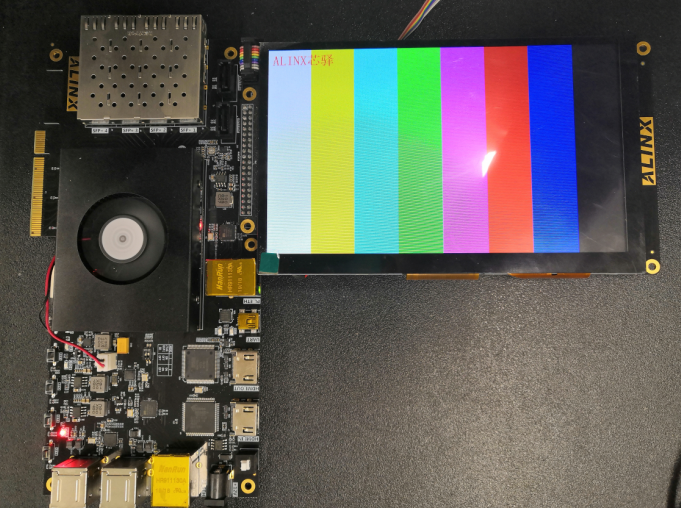

字符显示
